Instalando phpIPAM sobre Ubuntu 16.04 LTS – Control de IPs, VLAN, VRF, IPv6

Saludos, hoy os traigo uno de esos posts con utilidades y funcionalidades que nos hacen la vida más sencilla. En este caso vengo a hablaros de phpIPAM, un gestor de IPs, VLAN, y Networking en general que hará las delicias de todos aquellos que tienen un entorno de red complejo. En mi caso lo voy a usar para el Homelab que tengo, ya que muchas veces al tener tantas IP, y si nos ponemos a jugar con VLAN, recordar todo se complica.

Como en todas las entradas que son muy extensas, aquí os dejo el menú para hacer este artículo más sencillo de leer:

• Características de phpIPAM
• Requisitos a nivel de VM
• Requisitos a nivel de OS
• Instalando phpIPAM
  • Instalando Apache, MariaDB y PHP
  • Descargando e instalando phpIPAM
• Vistazo rápido a phpIPAM y configuraciones básicas

Características de phpIPAM

Tengo que admitir que para ser un producto open-source, contiene todas las características que podríamos necesitar de un producto de pago, recomiendo su instalación para sentir todo el potencial.

[three_first]

• IPv4/IPv6 IP address management
• Section / Subnet management
• Automatic free space display for subnets
• Visual subnet display
• Automatic subnet scanning for new hosts
• Automatic status checks
• Changelogs

[/three_first][three_second]

• Domain authentication (AD, LDAP)
• Per-group section/subnet permissions
• Device / device types management
• RIPE subnets import
• XLS / CVS subnets import
• IP request module
• API

[/three_second][three_third]

• VLAN management
• VRF management
• IPv4 / IPv6 calculator
• IP database search
• E-mail notifications
• Custom fields suppor
• Translations

[/three_third]

Requisitos a nivel de VM

A nivel de VM, phpIPAM consume realmente poco, ya que se instala sobre Apache y MySQL o MariaDB, por lo que si no vamos a manejar cientos de miles de subnets, donde acceden miles de diferentes clientes, creo que unos recursos moderamos serán más que suficiente:

• 1vCPU
• 1GB RAM
• 30GB Disco Eager Zeroed Thick
• VMXNET3
• PVSCSI

Requisitos a nivel de OS

1. Apache2 webserver with php support
2. Mysql server (5.1+)
3. php version 5.3 or later with following php modules enabled:
   • pdo, pdo_mysql : Adds support for mysql connections
   • session : Adds persistent session support
   • sockets : Adds sockets support
   • openssl : Adds openSSL support
   • gmp : Adds support for dev-libs/gmp (GNU MP library) -> to calculate IPv6 networks
   • ldap : Adds LDAP support (Lightweight Directory Access Protocol – for AD also)
   • crypt : Add support for password encryption
   • SimpleXML: Support for SimpleXML (optional, for RIPE queries and if required for API)
   • json: Enable JSON support
   • gettext: Enables translation
   • filter : Adds filtering support
   • pcntl : Add support for process creation functions (optional, required for scanning)
   • cli : Enable CLI (optional, required for scanning and status checks)
4. php PEAR support

Instalando phpIPAM

Instalar phpIPAM no es muy complicado, pero es cierto que necesitaremos todos los componentes en orden antes de instalar la aplicación final, por lo que vamos a ver cómo instalar, Apache, MariaDB y PHP, o lo que comúnmente se llama, un servidor LAMP.

Instalando Apache, MariaDB y PHP

Lo primero que tendremos que hacer después de la instalación de Ubuntu 16.04 LTS, es realizar una actualización de los paquetes y un upgrade de los paquetes que ya tenemos instalados:

sudo su
apt-get update
apt-get upgrade

En mi caso tenía casi 100MB adicionales que actualizar en mi sistema, puede variar referente a vosotros, pulsaremos Yes para actualizar los paquetes:

The following packages have been kept back:
apport apt apt-utils bind9-host byobu curl dnsutils gcc-5-base initramfs-tools initramfs-tools-bin iproute2 iptables isc-dhcp-client isc-dhcp-common libapt-pkg5.0 libcurl3-gnutls libgcc1 libgnutls-openssl27 libldap-2.4-2 librtmp1
libstdc++6 linux-generic linux-headers-generic linux-image-generic lvm2 ntfs-3g
The following packages will be upgraded:
accountsservice acpid apparmor apt-transport-https at base-files bash-completion bsdmainutils bsdutils btrfs-tools ca-certificates command-not-found command-not-found-data console-setup console-setup-linux coreutils cpio cron dash
dbus debianutils dh-python distro-info-data dmeventd dmidecode dmsetup dosfstools dpkg ethtool findutils fonts-ubuntu-font-family-console fuse geoip-database gettext-base git git-man gnupg gpgv grep groff-base hdparm ifupdown info
init init-system-helpers initscripts install-info irqbalance iso-codes keyboard-configuration klibc-utils kmod krb5-locales language-selector-common less libaccountsservice0 libacl1 libapparmor-perl libapparmor1 libapt-inst2.0
libasn1-8-heimdal libasprintf0v5 libaudit-common libaudit1 libblkid1 libbsd0 libc-bin libc6 libdbus-1-3 libdbus-glib-1-2 libdevmapper-event1.02.1 libdevmapper1.02.1 libdrm2 libedit2 libelf1 libexpat1 libfdisk1 libfuse2 libgcrypt20
libgeoip1 libglib2.0-0 libglib2.0-data libgpg-error0 libgssapi-krb5-2 libgssapi3-heimdal libhcrypto4-heimdal libheimbase1-heimdal libheimntlm0-heimdal libhogweed4 libhx509-5-heimdal libicu55 libk5crypto3 libklibc libkmod2
libkrb5-26-heimdal libkrb5-3 libkrb5support0 liblvm2cmd2.02 libmount1 libmpdec2 libmpfr4 libncurses5 libncursesw5 libnettle6 libnewt0.52 libnih1 libnl-3-200 libnl-genl-3-200 libnuma1 libpam-modules libpam-modules-bin libpam-runtime
libpam-systemd libpam0g libparted2 libpci3 libpcre3 libperl5.22 libplymouth4 libpolkit-agent-1-0 libpolkit-backend-1-0 libpolkit-gobject-1-0 libprocps4 libpython2.7 libpython2.7-minimal libpython2.7-stdlib libpython3-stdlib
libpython3.5-minimal libpython3.5-stdlib libreadline5 libreadline6 libroken18-heimdal libsasl2-2 libsasl2-modules libsasl2-modules-db libseccomp2 libselinux1 libsemanage-common libsemanage1 libsmartcols1 libsqlite3-0 libssl1.0.0
libsystemd0 libtasn1-6 libtinfo5 libudev1 libutempter0 libuuid1 libwind0-heimdal libxml2 linux-firmware locales login lsb-base lsb-release lshw ltrace manpages memtest86+ mount mtr-tiny multiarch-support nano ncurses-base ncurses-bin
ncurses-term openssh-client openssh-server openssh-sftp-server openssl parted passwd pciutils perl perl-base perl-modules-5.22 plymouth plymouth-theme-ubuntu-text policykit-1 popularity-contest ppp procps psmisc python-apt-common
python3 python3-apport python3-apt python3-chardet python3-commandnotfound python3-dbus python3-debian python3-distupgrade python3-gdbm python3-gi python3-minimal python3-newt python3-pkg-resources python3-problem-report
python3-pycurl python3-requests python3-six python3-software-properties python3-update-manager python3-urllib3 python3.5 python3.5-minimal readline-common resolvconf rsync rsyslog screen sed software-properties-common ssh-import-id
strace sudo systemd systemd-sysv sysv-rc sysvinit-utils tmux tzdata ubuntu-minimal ubuntu-release-upgrader-core ubuntu-standard ucf udev ufw unattended-upgrades update-manager-core update-notifier-common util-linux uuid-runtime vim
vim-common vim-runtime vim-tiny w3m watershed whiptail wpasupplicant xdg-user-dirs xfsprogs xkb-data
244 upgraded, 0 newly installed, 0 to remove and 26 not upgraded.
Need to get 116 MB of archives.
After this operation, 7,082 kB of additional disk space will be used.
Do you want to continue? [Y/n] y

Vamos a instalar ahora MariaDB y todos los componentes necesarios, he seleccionado MariaDB en vez de MySQL ya que MariaDB es un proyecto más maduro, y con mejor rendimiento.

apt-get -y install mariadb-server mariadb-client

Una vez termine la instalación, es el momento de securizar nuestro entorno de MariaDB, lanzando el siguiente comando:

mysql_secure_installation

Que nos hará una serie de preguntas básicas sobre cómo queremos proteger nuestro sistema, aquí la manera en la que yo lo he securizado

NOTE: RUNNING ALL PARTS OF THIS SCRIPT IS RECOMMENDED FOR ALL MariaDB
SERVERS IN PRODUCTION USE!  PLEASE READ EACH STEP CAREFULLY!

In order to log into MariaDB to secure it, we'll need the current
password for the root user.  If you've just installed MariaDB, and
you haven't set the root password yet, the password will be blank,
so you should just press enter here.

Enter current password for root (enter for none):
OK, successfully used password, moving on...

Setting the root password ensures that nobody can log into the MariaDB
root user without the proper authorisation.

Set root password? [Y/n] y
New password:
Re-enter new password:
Password updated successfully!
Reloading privilege tables..
... Success!

By default, a MariaDB installation has an anonymous user, allowing anyone
to log into MariaDB without having to have a user account created for
them.  This is intended only for testing, and to make the installation
go a bit smoother.  You should remove them before moving into a
production environment.

Remove anonymous users? [Y/n] y
... Success!

Normally, root should only be allowed to connect from 'localhost'.  This
ensures that someone cannot guess at the root password from the network.

Disallow root login remotely? [Y/n] n
... skipping.

By default, MariaDB comes with a database named 'test' that anyone can
access.  This is also intended only for testing, and should be removed
before moving into a production environment.

Remove test database and access to it? [Y/n] y
- Dropping test database...
ERROR 1008 (HY000) at line 1: Can't drop database 'test'; database doesn't exist
... Failed!  Not critical, keep moving...
- Removing privileges on test database...
... Success!

Reloading the privilege tables will ensure that all changes made so far
will take effect immediately.

Reload privilege tables now? [Y/n] y
... Success!

Cleaning up...

All done!  If you've completed all of the above steps, your MariaDB
installation should now be secure.

Thanks for using MariaDB!

Es la hora de la instalación de Apache2, y aunque yo hubiera preferido nginx, no he encontrado los pasos necesarios para hacero funcionar correctamente, por lo que Apache2 será nuestro Servidor Web para phpIPAM:

apt-get -y install apache2

Una vez termina la instalación de Apache2, vamos a necesitar adicionalmente PHP y las siguientes librerias:

apt-get -y install php7.0 libapache2-mod-php7.0

Cómo se puede leer en los requerimientos de phpIPAM, necesitamos adicionalmente las siguientes librerias para hacerlo funcionar, es posible que algunas de ellas ya estuvieran instaladas con el comando anterior, pero mejor cerciorarse:

apt-get -y install php7.0-cli php7.0-curl php7.0-gmp php7.0-json php7.0-ldap php7.0-mcrypt php7.0-mysql php7.0-xml php-pear

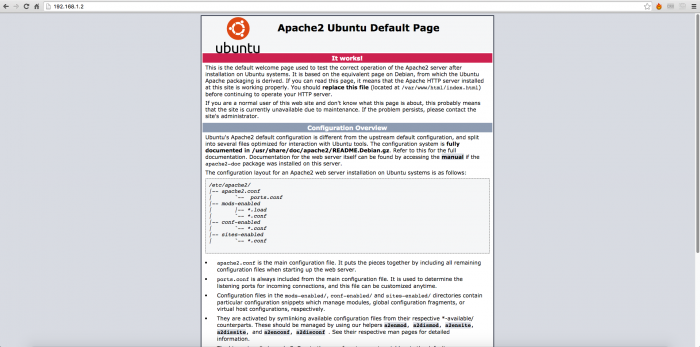

Ya podriamos irnos a nuestro navegador e introducir la IP de nuestro Server, o el hostname:

Para securizar el entorno, ejecutaremos los siguientes comandos:

a2enmod ssl
a2ensite default-ssl

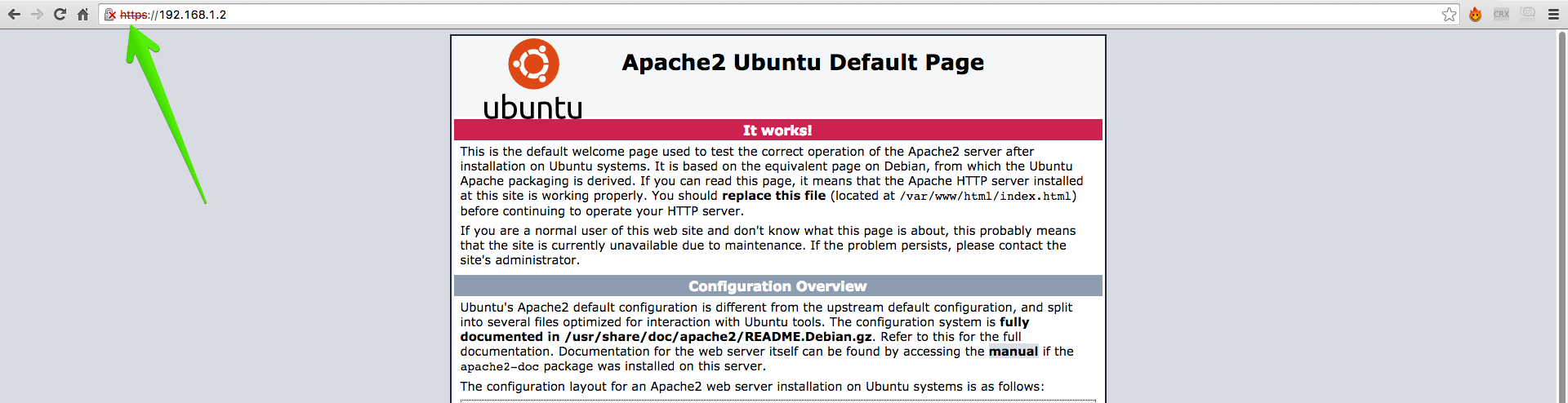

Y si ahora abrimos el navegador de nuevo, pero usando el protoclo https:// podremos ver que nos muestra el sitio mediante SSL, aunque el certificado nos dará error al ser un SSL auto-firmado

Por último, y para hacer más sencilla la tarea de administrar MariaDB, instalaremos el conocido phpmyadmin:

apt-get -y install phpmyadmin php-mbstring php-gettext

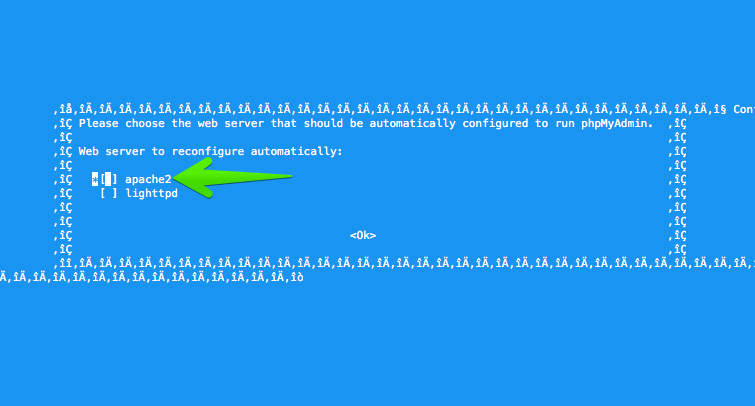

Durante el proceso de instalación nos preguntará que Servidor Web tenemos, en este caso seleccionaremos Apache2

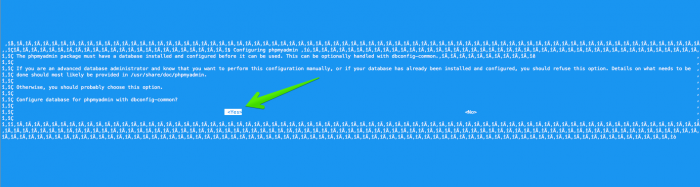

Seleccionaremos la opción por defecto en esta pregunta:

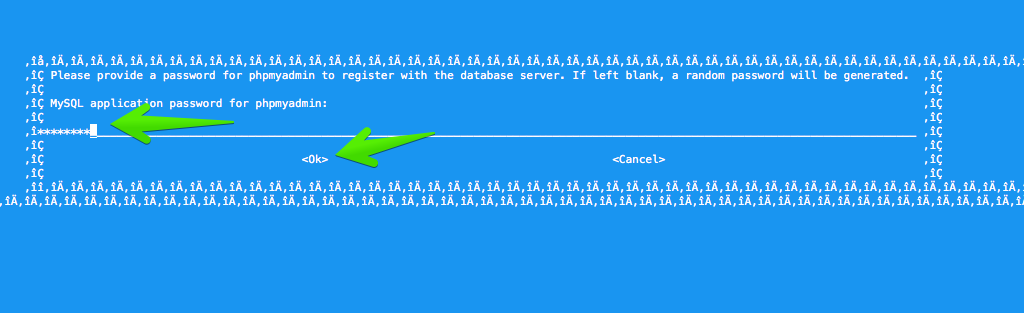

En este momento podremos introducir una contraseña, o dejar el campo en blanco para que genere un contraseña automática

Necesitaremos adicionalmente los modulos de mcrypt y mbstring para el correcto funcionamiento de phpIPAM

phpenmod mcrypt
phpenmod mbstring
service apache2 restart

Desde hace ya unas ediciones de MariaDB, el usuario root no permite el login fuera de la Terminal, por lo que no podemos usarlo en aplicaciones, etc. Aunque este tema de seguridad es realmente muy bueno y nos fuerza a crear un usuario adicional para nuestras aplicaciones, en este caso he preferido editar el usuario de root para que permita el login con contraseña desde localhost:

echo "update user set plugin='' where User='root'; flush privileges;" | mysql --defaults-file=/etc/mysql/debian.cnf mysql

Y después reiniciaremos el servicio de MariaDB

service mysql restart

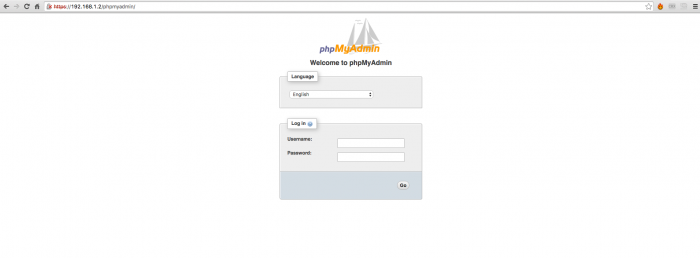

Ya podríamos irnos a un navegador e introducir la IP de nuestro servidor seguido por la ruta de phpmyadmin, como en la imagen

Descargando e instalando phpIPAM

Deberemos descargar la última versión de phpIPAM, a la hora de escribir este artículo se hace con la versión 1.2.1. Visitar su proyecto en Sourceforge para conocer la última Release.

cd /tmp
wget https://sourceforge.net/projects/phpipam/files/phpipam-1.2.1.tar

Vamos ahora a descomprimirlo directamente desde /tmp a la carpeta correcta de la aplicación

tar -xvf phpipam-1.2.1.tar -C /var/www/html

Es la hora de editar el fichero de configuración, pero como no existe ninguno, nos basaremos en el template y lo copiaremos para editarlo posteriormente:

cp /var/www/html/phpipam/config.dist.php /var/www/html/phpipam/config.php
vi /var/www/html/phpipam/config.php

Las dos únicas secciones que debemos editar son las credenciales de la Base de Datos

/* database connection details

******************************/ $db[‘host’] = “localhost”; $db[‘user’] = “root”; $db[‘pass’] = “YOURPASS”; $db[‘name’] = “phpipam”; $db[‘port’] = 3306;

Y la ruta donde hemos ubicado phpipam:

/**
 *      BASE definition if phpipam
 *      is not in root directory (e.g. /phpipam/)
 *

* Also change

* RewriteBase / in .htaccess ******************************/ if(!defined(‘BASE’)) define(‘BASE’, “/phpipam/”);

Vamos a editar el fifhcero .htaccess también para indicar donde hemos instalado phpipam:

vi /var/www/html/phpipam/.htaccess
# RewriteBase /phpipam/

Por último deberemos editar el fichero de configuración de Apache2, y añadir lo siguiente al final del fichero:

vi /etc/apache2/sites-available/000-default.conf
<Directory /var/www/>
Options Indexes FollowSymLinks MultiViews
AllowOverride All
Order allow,deny
allow from all
</Directory>

Activaremos el módulo de rewrite y reiniciaremos Apache2

root@phpipam:/tmp# a2enmod rewrite
root@phpipam:/tmp# service apache2 restart

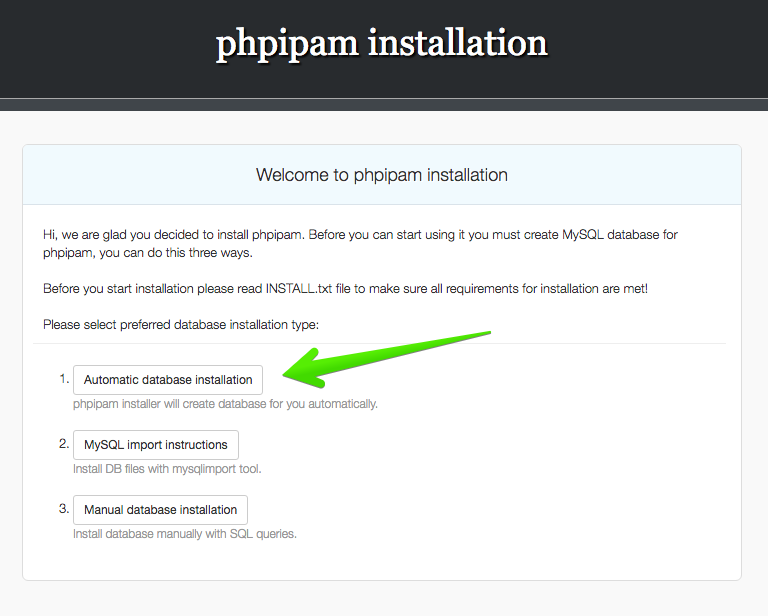

Es el turno de irnos a nuestro navegador e introducir la nueva URL, por ejemplo, https://SERVERIP/phpipam donde nos cargará en proceso de instalación, seleccionaremos la primera opción, ya que es la más cómoda:

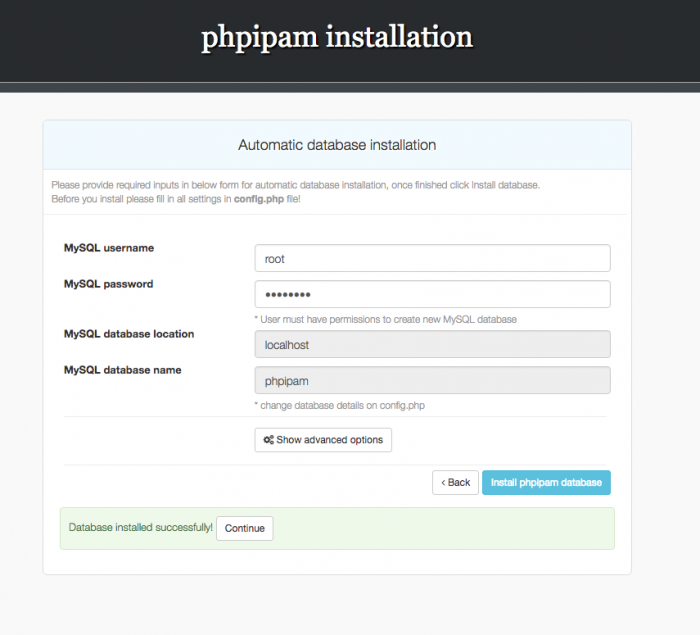

Introduciremos ahora las credenciales que tengamos para acceder a nuestra DB, en mi caso con el usuario root

El siguiente paso será seleccionar una contraseña para el usuario admin, y podemos editar los siguientes campos, aunque en este caso los he dejado por defecto, para editarlos posteriormente:

Vistazo rápido a phpIPAM y configuraciones básicas

Ya está todo listo, y podremos hacer login con las credenciales que acabamos de crear

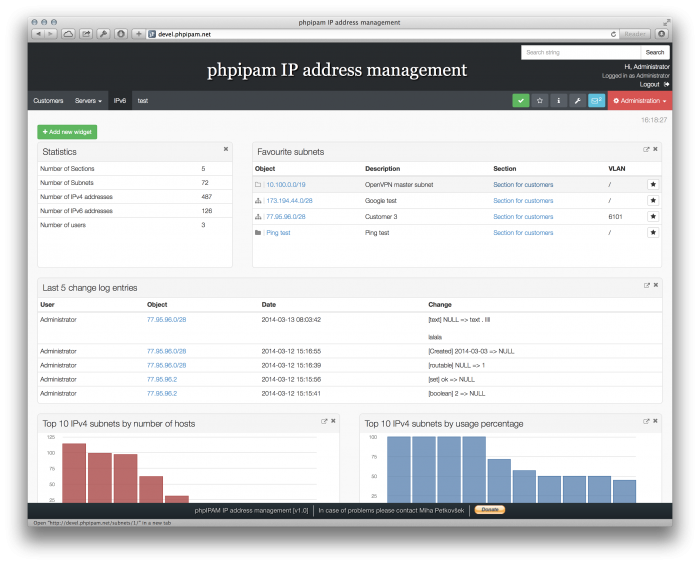

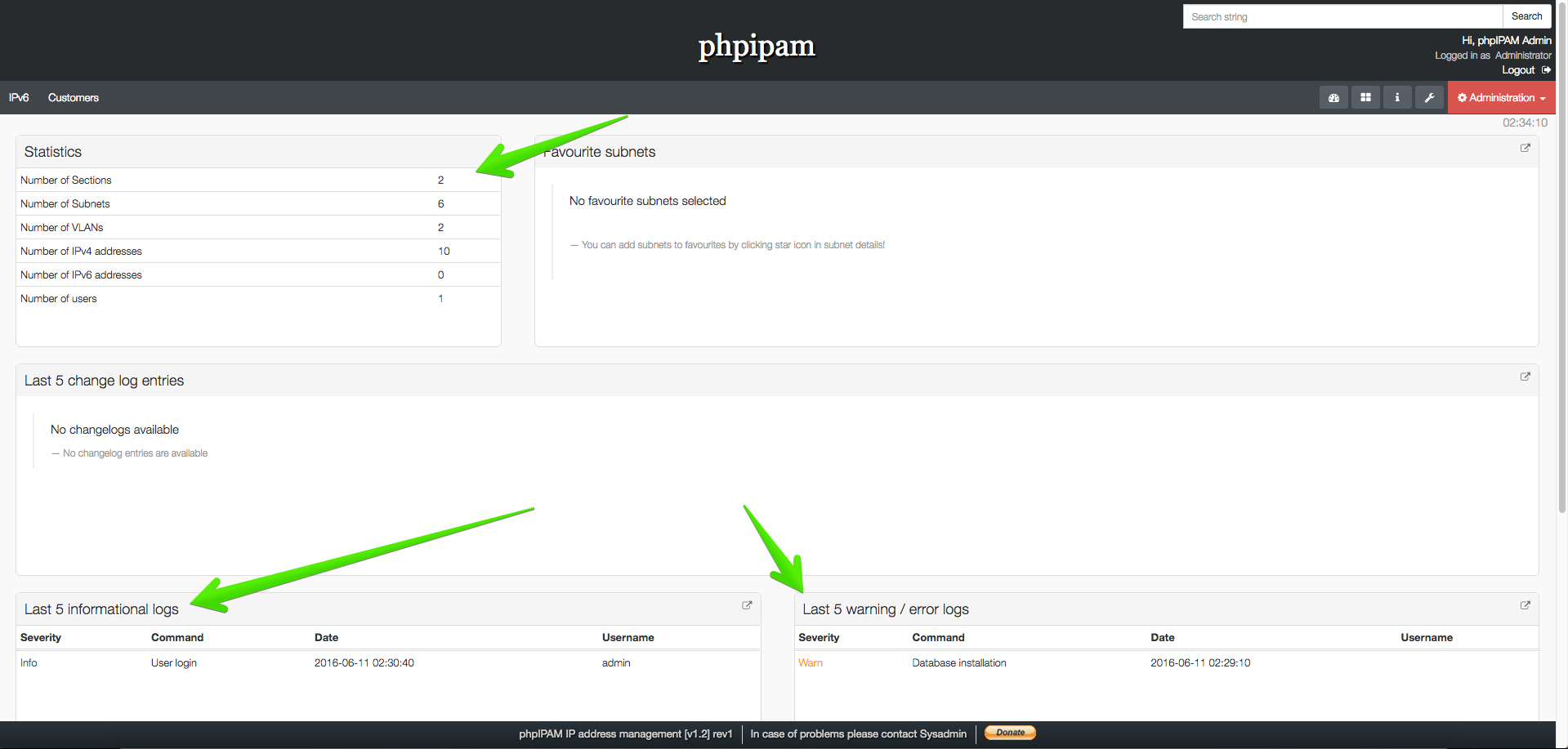

Nada más entrar, podemos ver un bonito Dashboard, que incluye ya algunos ejemplos de VLANs, Clientes, Rangos de IP, etc.

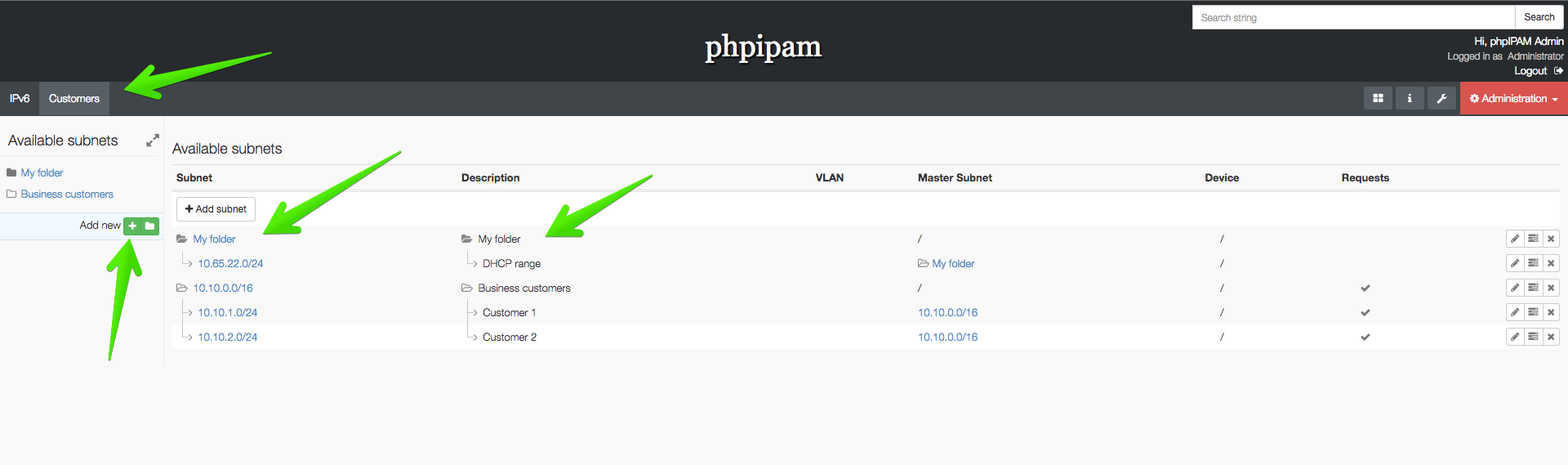

Cada sección se muestra en forma de pestaña, y cada sección incluye Carpetas, Rangos de IPs, etc. ¡Muy completo!

Si usamos el menú de la derecha, Administration, podremos ver todas las opciones que la herramienta nos permite, debo reconocer que no he visto un proyecto tan completo como este nunca.

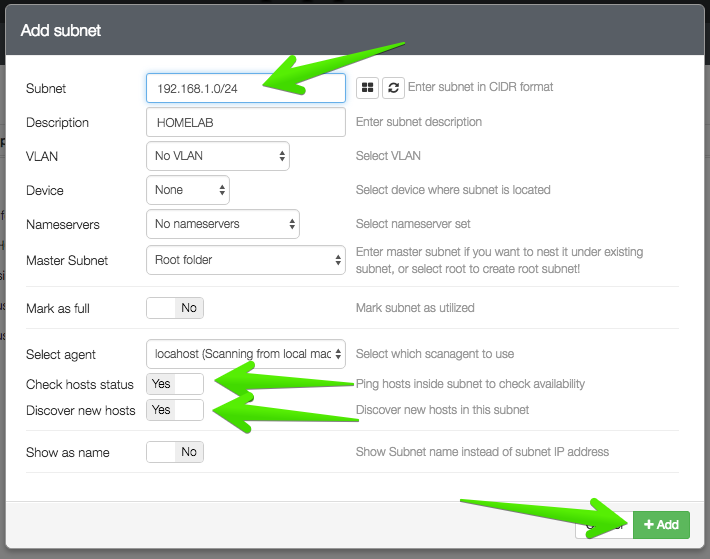

Por ejemplo, he creado una nueva sección llamada HOMELAB, y dentro de ella estoy creando una subnet, con todos los datos necesarios y las opciones que necesito.

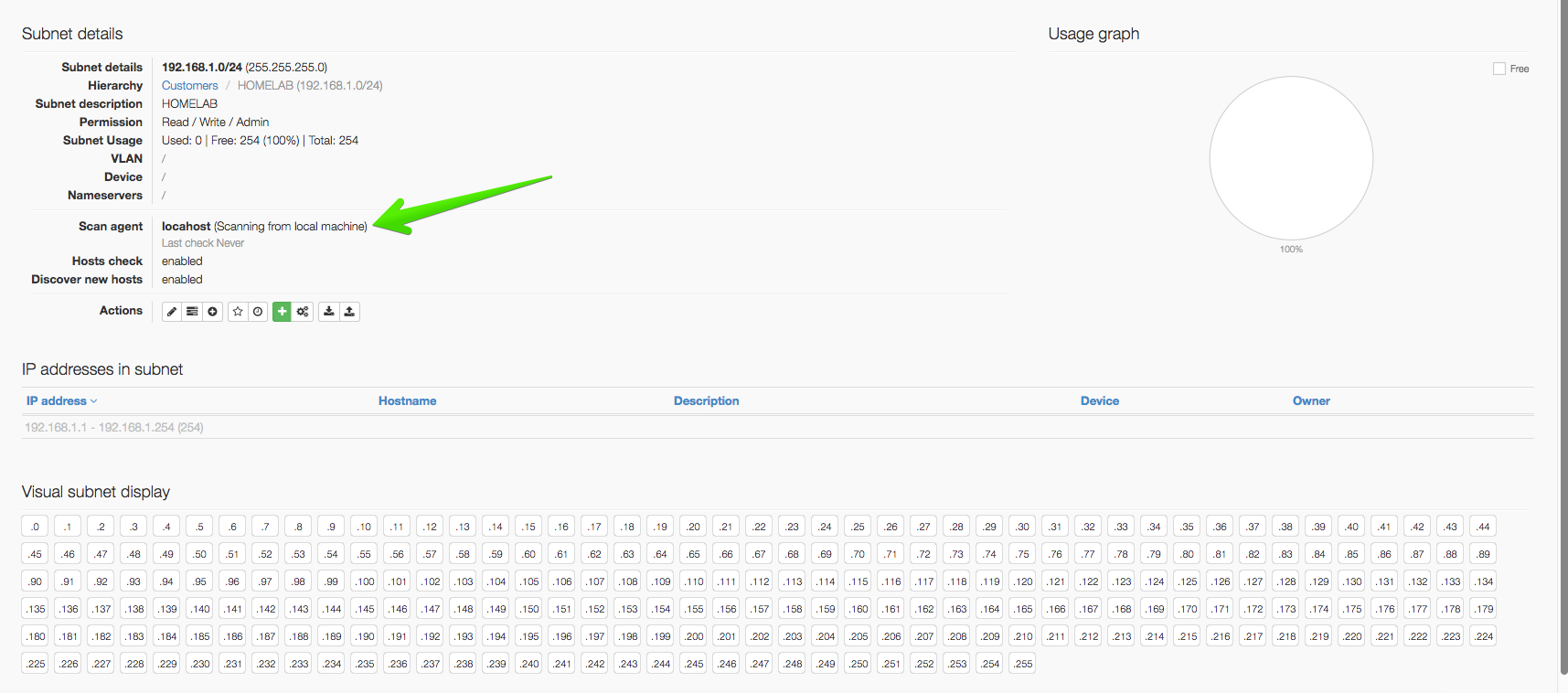

Una vez creada la subnet, vemos que nos muestra un precioso dashboard con una tarta que nos mostrará las estadísticas de IPs usadas v.s. las no usadas, y además un mapa con cada de las IPs, que nos hará identificar de manera rápida las IPs consumidas.

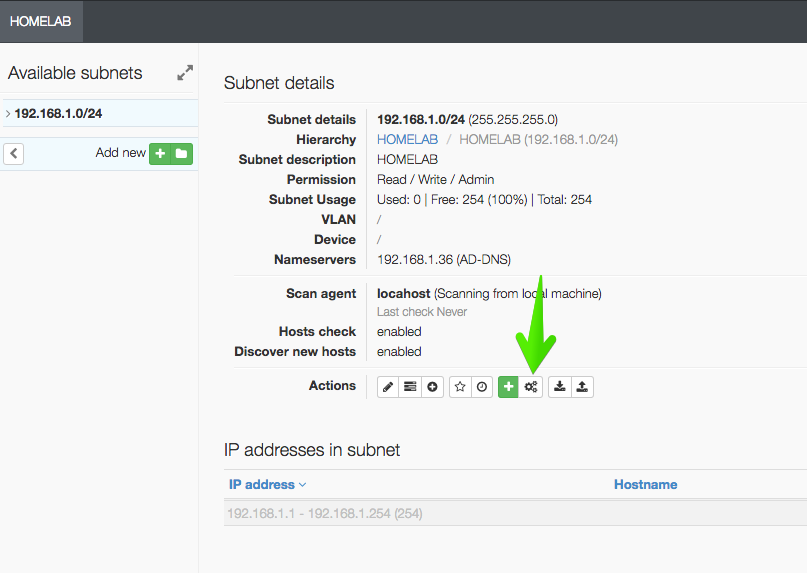

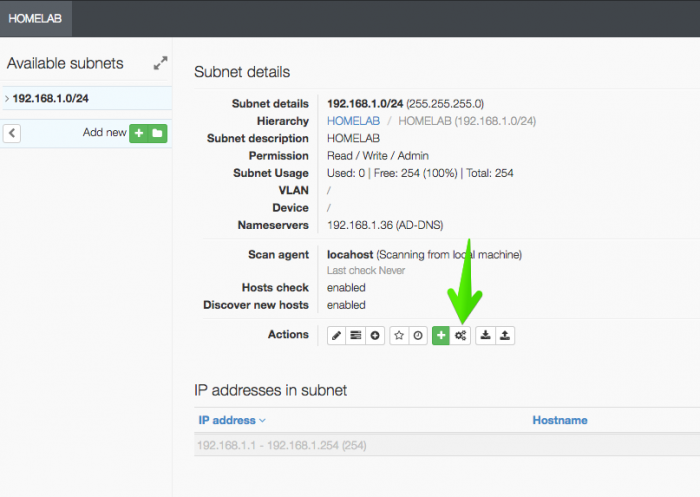

Si nos fijamos bien, hay un pqueño icono, a la derecha del icono verdecito, que nos permite escanear todo nuestro Rango, en busca de IPs y máquinas activas

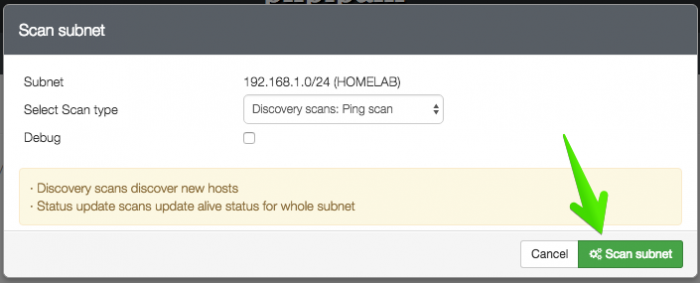

Pulsaremos Scan Subnet para comenzar el proceso

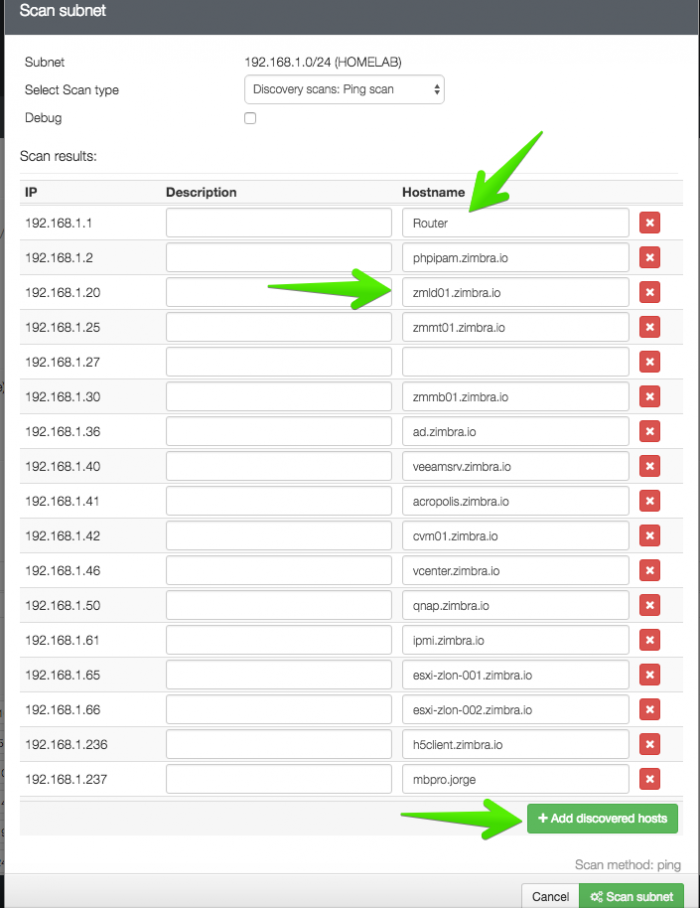

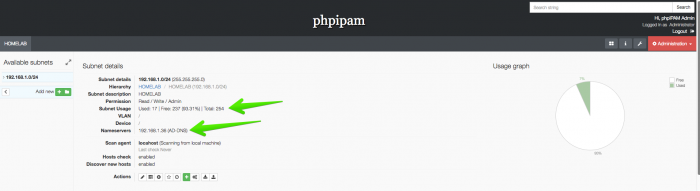

Pasados unos segundos, podremos ver el resultado de la búsqueda, en mi caso como he marcado un DNS para el Rango, cuando cree la subnet, el DNS me ha devuelto los Hostnames que conoce, pero si no fuera así, podemos incluir manualmente los nombres en Hostname, o una Descripción en caso que tengamos varios Clientes, de manera que será más sencillo de analizar después

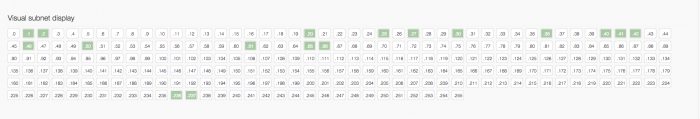

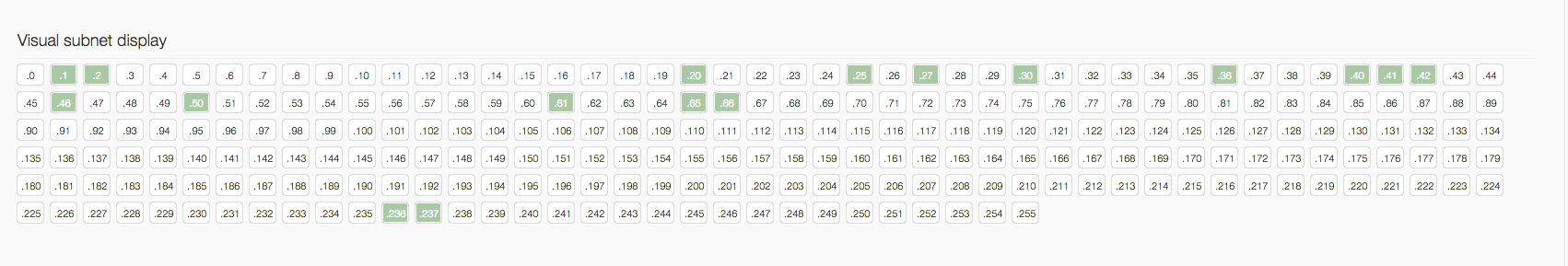

Y así es cómo quedaría el mapa de mi Homelab con las IPs usadas, y donde nunca más deberá pensar que IP he usado para determinados servicios o labs, cuales están usadas, etc.

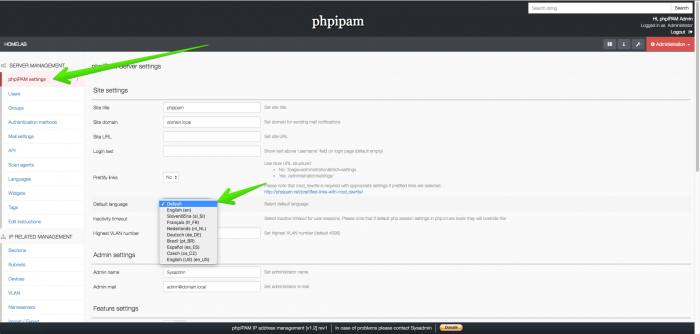

En las opciones de phpIPAM, tendremos además la opción de cambiar la interfaz a Castellano, en caso de que lo necesitéis

Nada más amigos, espero que esta entrada os guste, y si estabáis usando Excels, como yo hacía hasta que encontré esta aplicación, dejéis un comentario con vuestras impresiones.

Especial gracias a Alex – https://ithinkvirtual.com/2016/05/08/installing-phpipam-on-ubuntu-16-04/
