Veeam: Desplegar y configurar Veeam Powered Network (Veeam PN) sobre VMware vSphere

Saludos amigos, durante el pasado VeeamON, Veeam presentó un producto completamente gratuito que nos ayuda a interconectar sedes, o cargas de trabajo en Cloud, de manera sencilla, como siempre lo hace Veeam.

Veeam PN está especialmente orientado a crear conexiones desde nuestras cargas de trabajo on-premises hacía Microsoft Azure, pero en este Blog le daremos un uso diferente instalándolo en nuestro Data Center y conectado usuarios y entornos remotos para realizar pruebas de restauración, gestión remota, etc.

Veeam PN es perfecto para crear el siguiente tipo de escenarios:

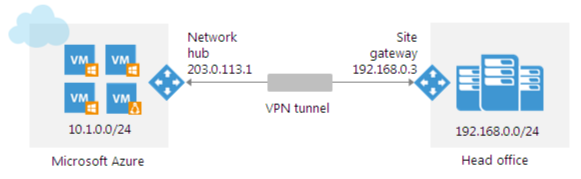

• Configurar un site-to-site entre nuestras oficinas y la red de Microsoft Azure a las que las VM que restauremos estarán conectadas

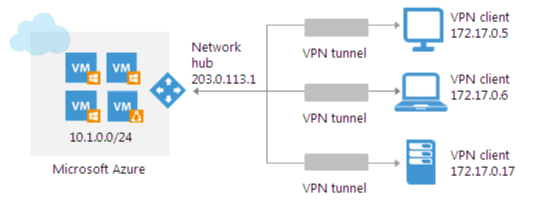

• Configurar un point-to-site en el que ordenadores remotos se conectan a la red de Microsoft Azure a las que las VM que restauremos estarán conectadas

• Permitir a usuarios remotos poderse conectar a la red corporativa a través de la red de Microsoft Azure

Veremos los casos de uso en posteriores entradas, pero hoy nos vamos a fijar en el despliegue de Veeam PN appliance en nuestro entorno VMware.

Requerimientos de Sistema

Network Hub in Microsoft Azure

Network Hub en Redes On-Premises

Site Gateways

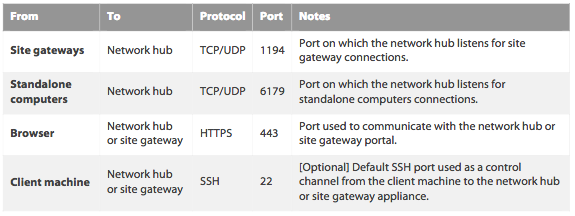

Puertos de Red

Tendremos que tener los siguientes puertos abiertos hacía y desde el exterior para poder comunicarnos correctamente.

Desplegar Veeam PN Network Hub sobre VMware vSphere 6.5

Como os comentaba anteriormente, tenemos varios casos de uso para este nuevo y gratuito producto de Veeam, pero ambos requieren instalar el Veeam PN Network Hub en el entorno principal de Veeam. Veeam PN Network Hub es el componente clave de la Infraestructura VPN.

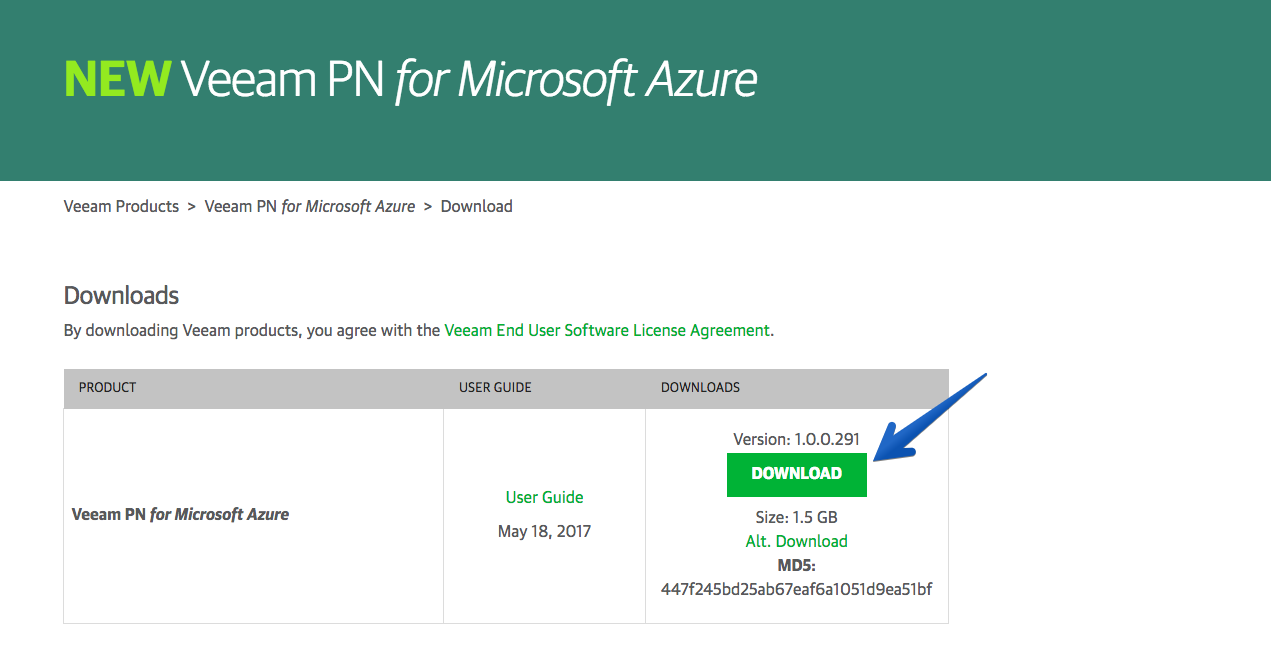

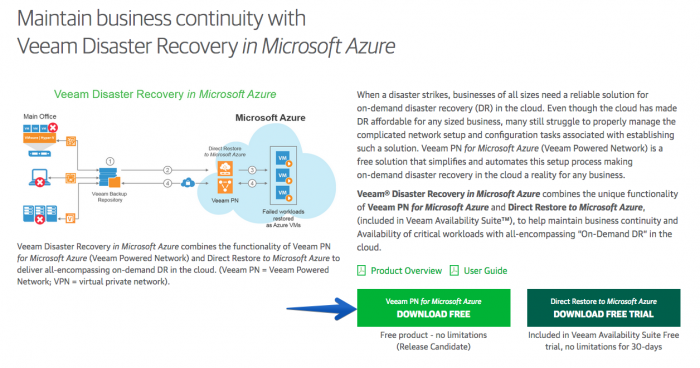

Para poder desplegar la OVA de Veeam PN, necesitaremos descargarla primero, nos iremos hasta la web de Veeam hasta la sección de Veeam PN y haremos click en Download Free

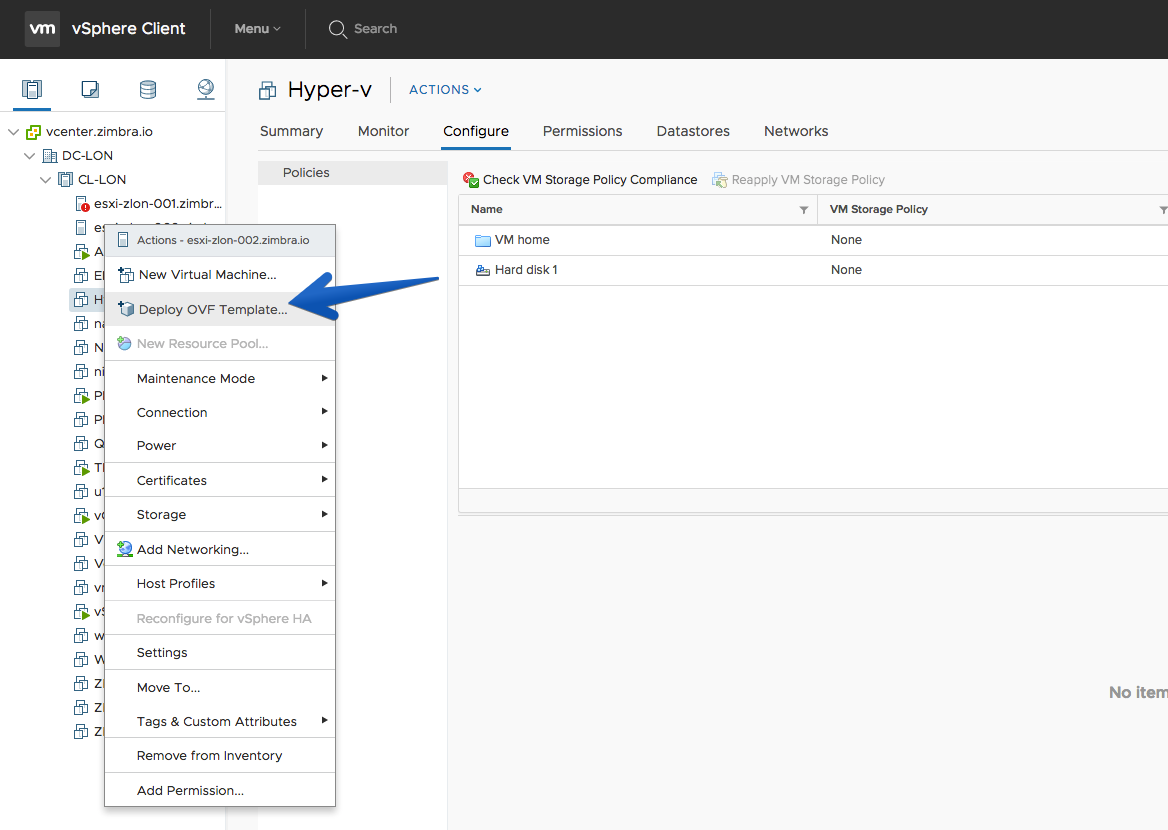

Una vez que introducimos nuestras credenciales ya podremos descargar la OVA, de apenas 1.5GBAhora ya podemos irnos a nuestra vSphere HTML5 Client y comenzar con el despliegue de Veeam PN .ova

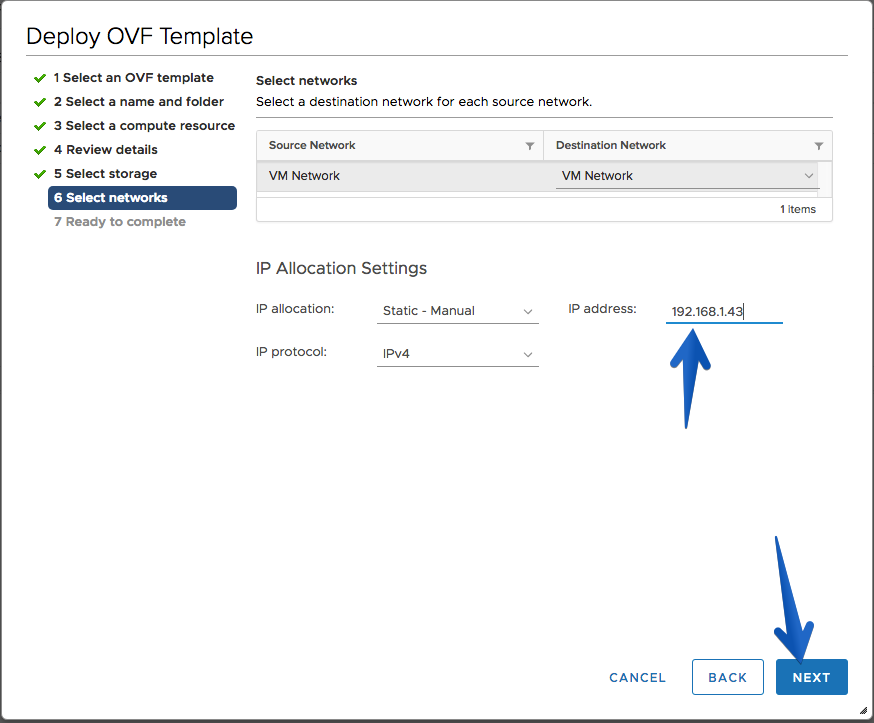

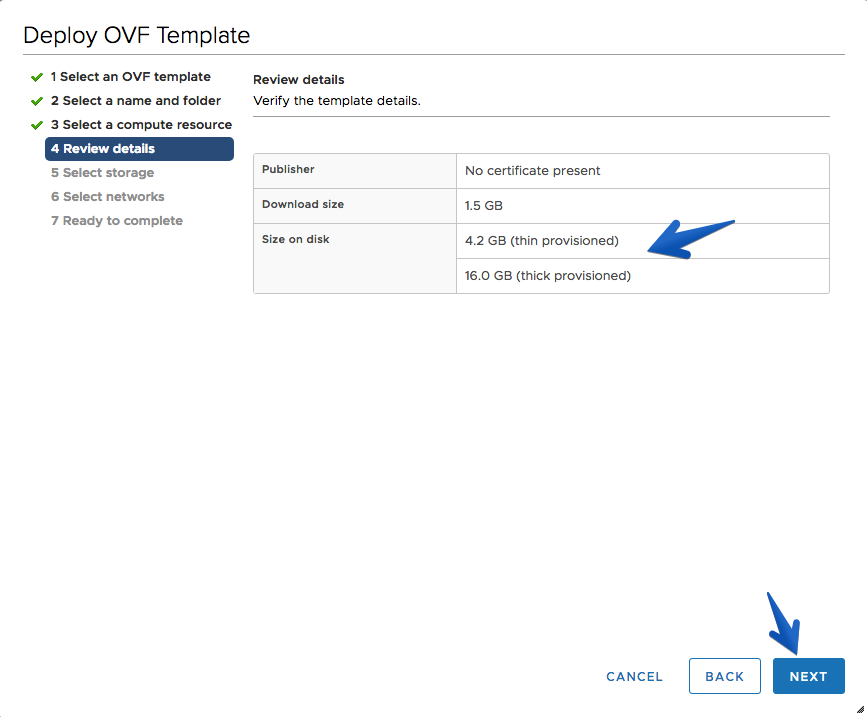

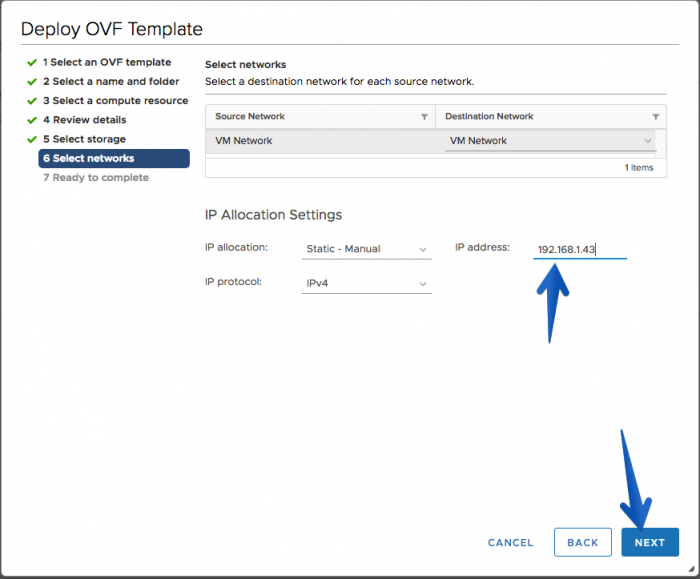

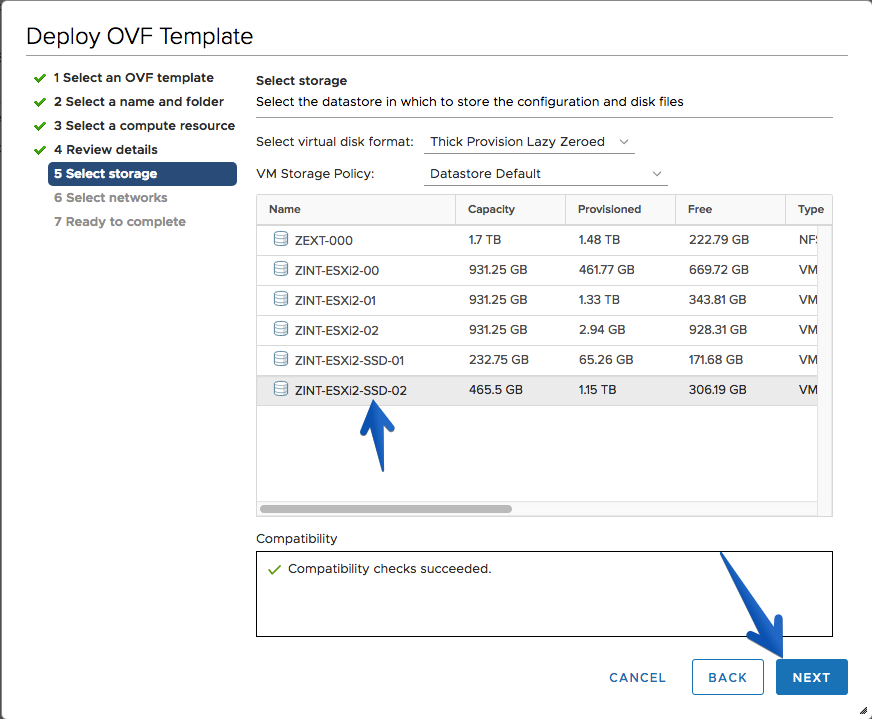

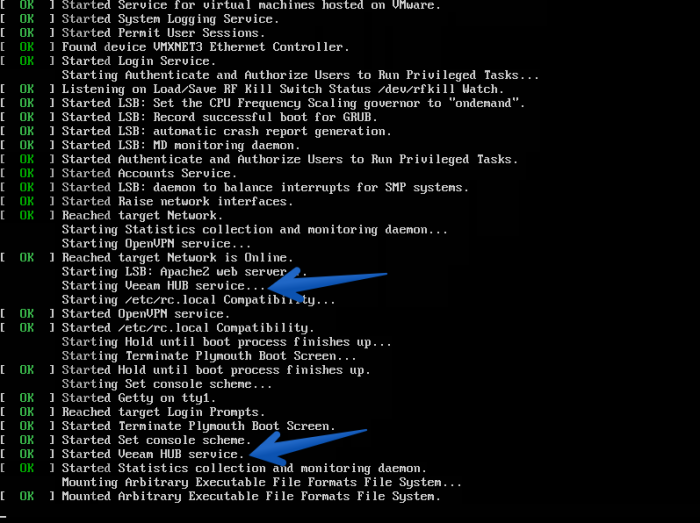

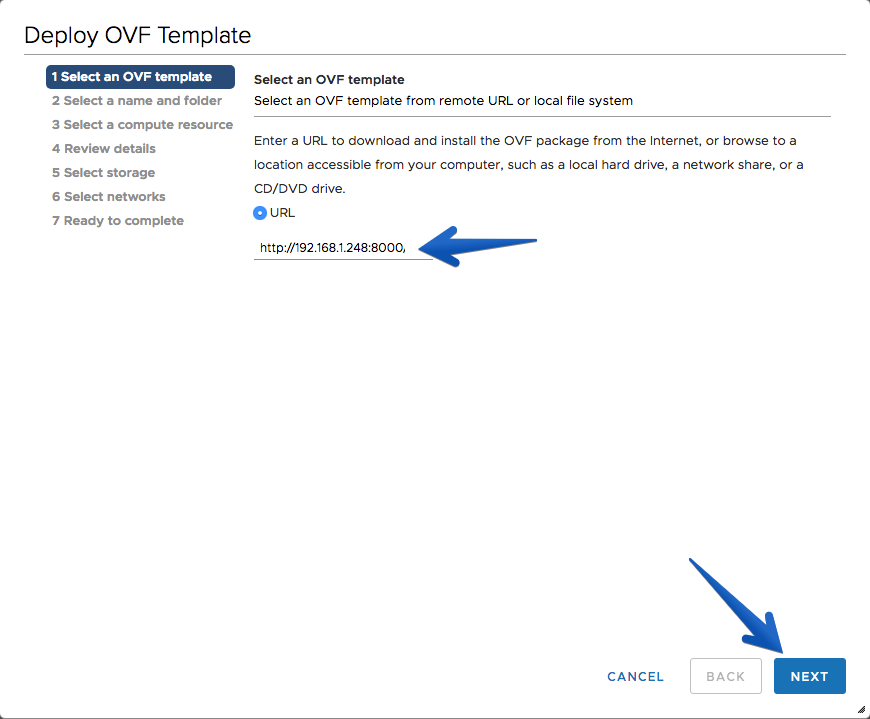

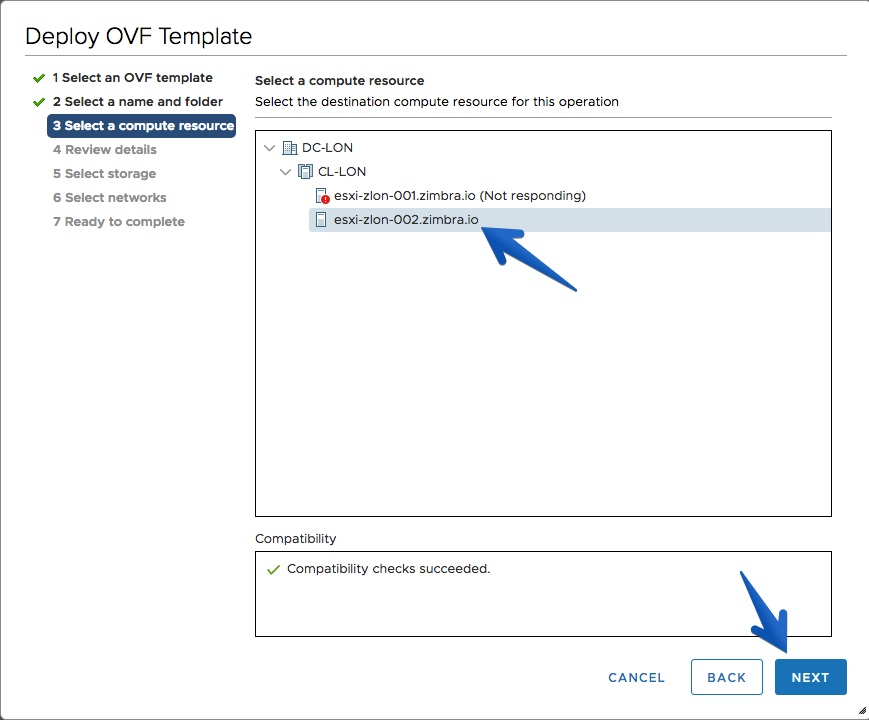

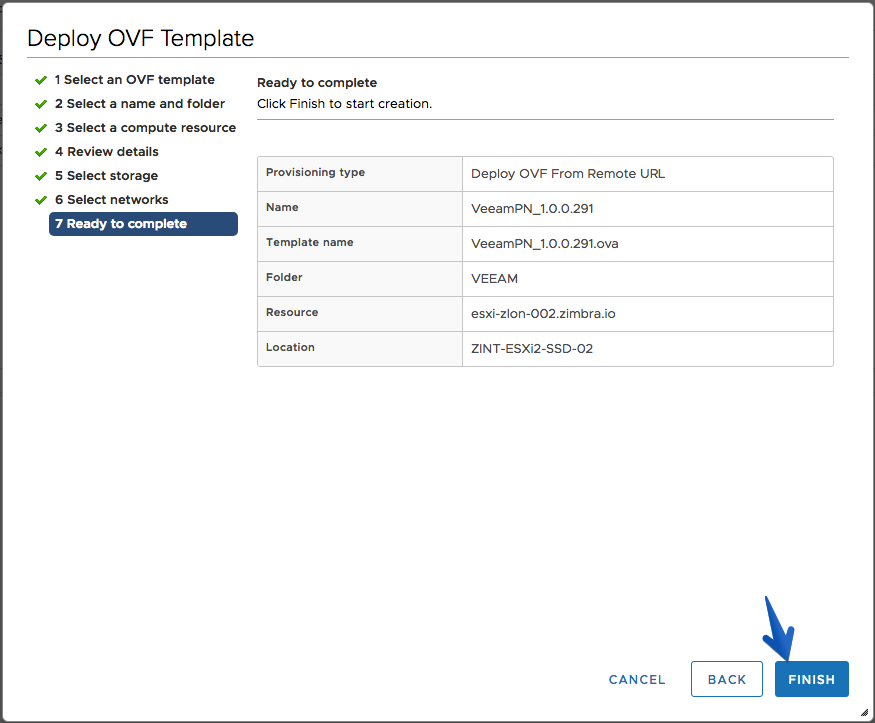

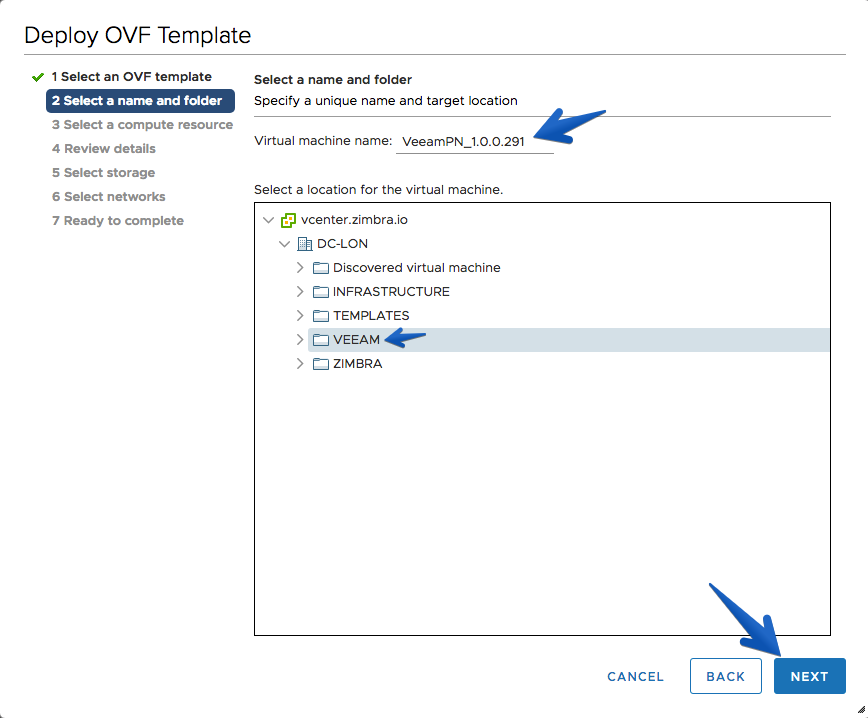

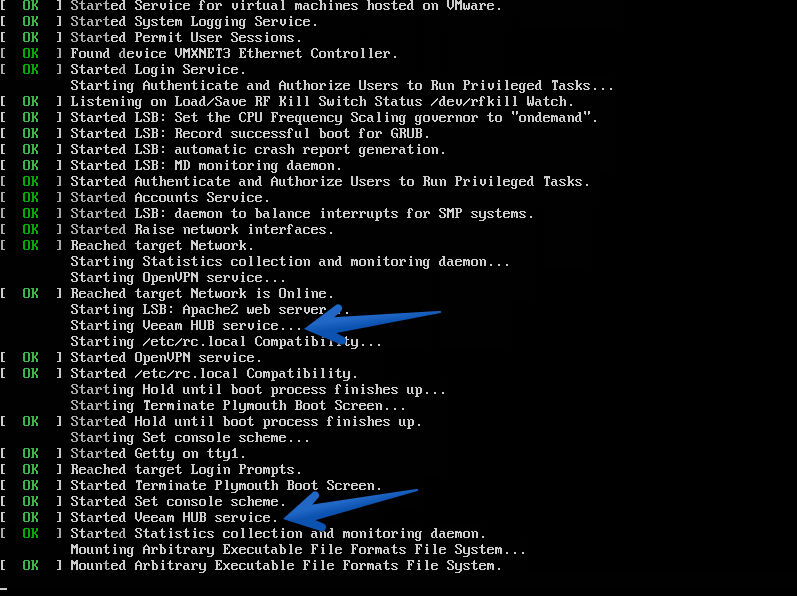

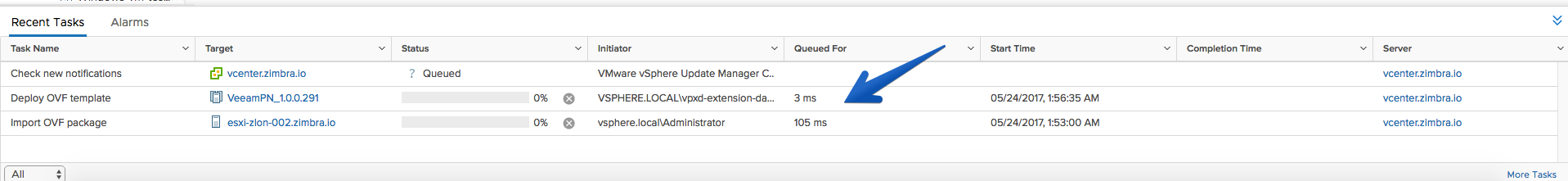

En este caso estoy usando el simple truco de crear un servidor web momentáneo en la carpeta donde tengo la .OVA, para servirla a vCenter HTML5 Client, es una línea.El fichero OVA ya tendrá el nombre de la VM, pero podríamos seleccionar el que quisiéramos, y ubicarlo en la carpeta que más nos gusteSeleccionaré ahora que quiero lanzarlo al Host 2, ya que tengo el primero apagado, pero si no también podríamos lanzarlo directamente al ClústerNos mostrará el espacio de la .OVA en modo Thin o ThickSeleccionaremos el Storage que queramos, no hace falta que sea muy potente, ya que es tráfico de Red básicamente, a su vez podremos seleccionar el formato de disco que queremos para la .OVAPor último tendremos que seleccionar la Red que queremos, y la IPY una vez que tenemos todo listo, podemos darle a FinishEn el visor de sucesos ya vemos que se está instalando sin ningún problema.Y podremos ver que la VM arranca todos los servicios de manera satisfactoria, incluyendo OpenVPN y VeeamHUB

Configuración Inicial de Red para Veeam PN Hub

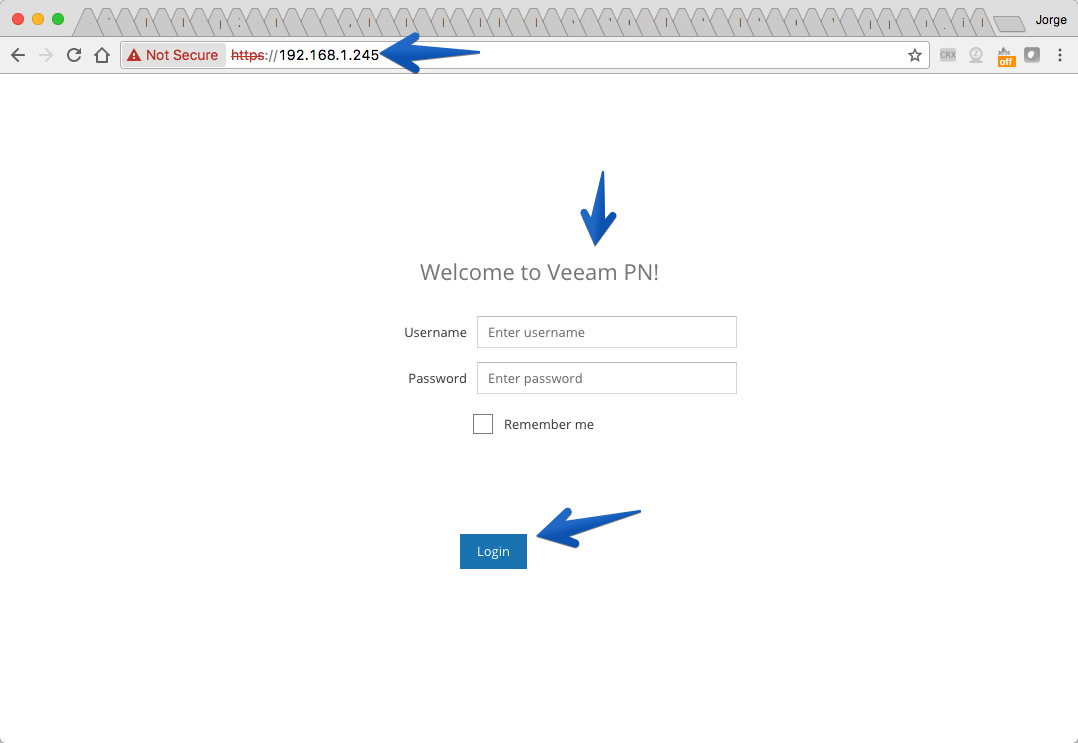

2.- En nuestro web browser favorito nos iremos por https hasta la URL del appliance, seguramente nos muestre el típico error del Certificado SSL, podemos omitirlo.

3.- En el mensaje de bienvenida de Veeam PN, ya podremos hacer login en el network hub portal con la cuenta por defecto de Administrador:

• Username: root
• Password: VeeamPN

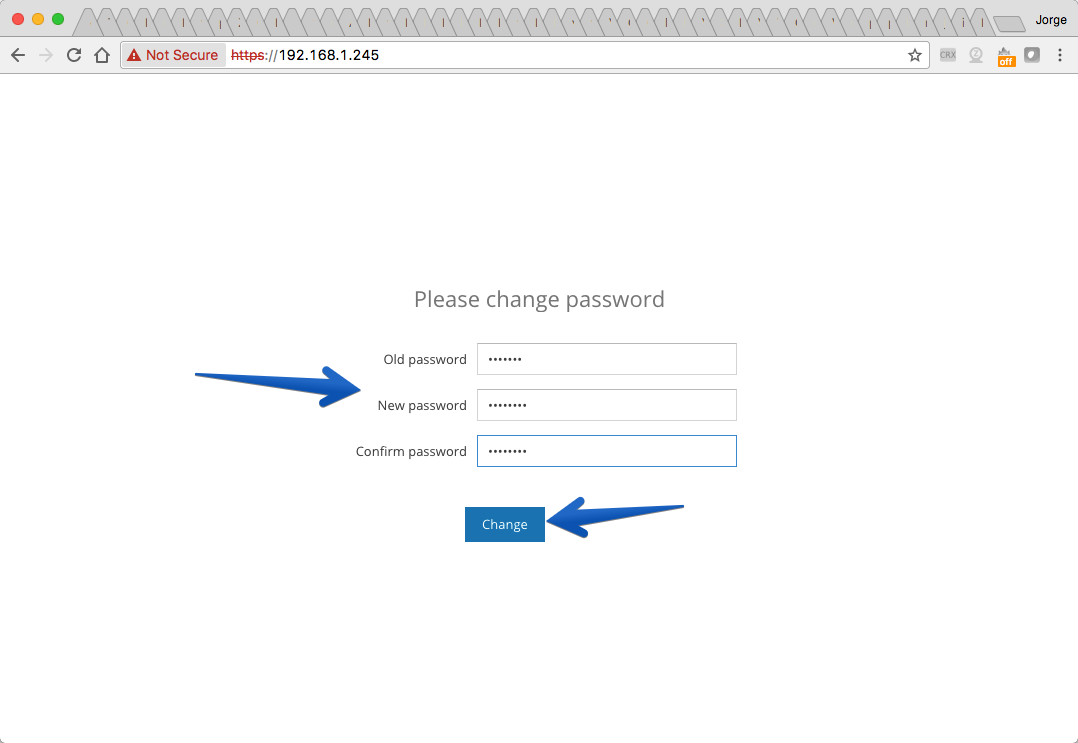

Y nos pedirá cambiar la password por una nueva:

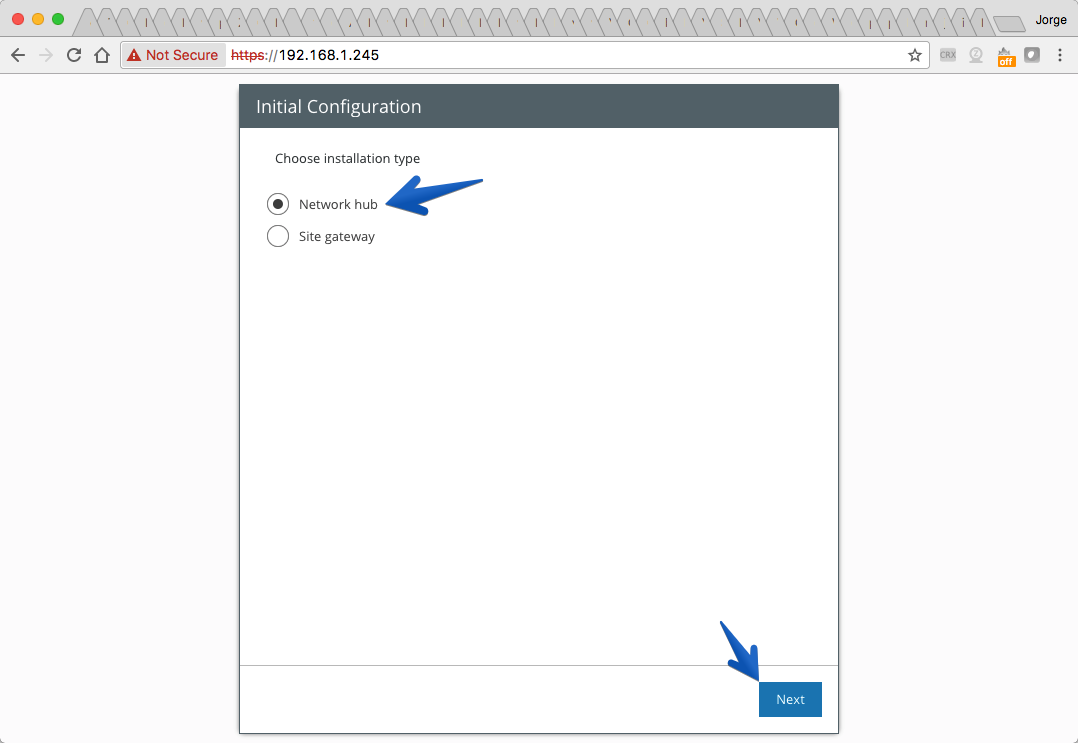

Ahora podremos seleccionar el modo que queremos para este appliance, si Network Hub o Site Gateway, como es nuestro Nodo, y estamos en la sede principal, seleccionaremos Network Hub

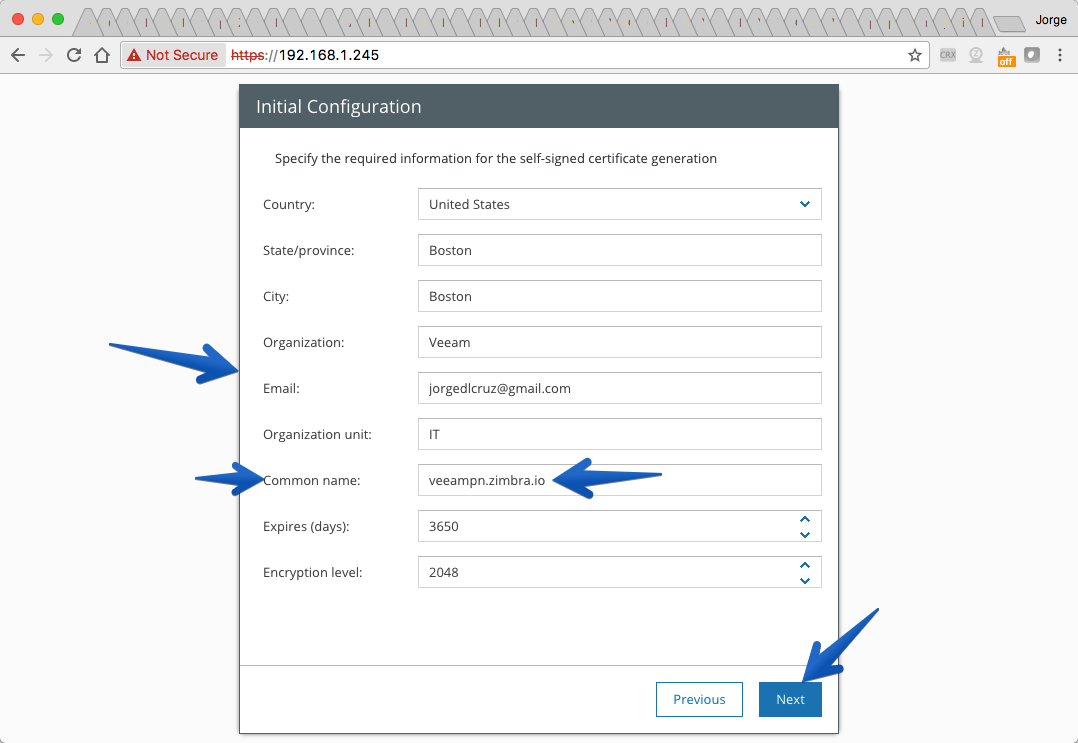

Ahora tendremos que rellenar los siguientes datos para generar el Certificado SSL auto-firmado:

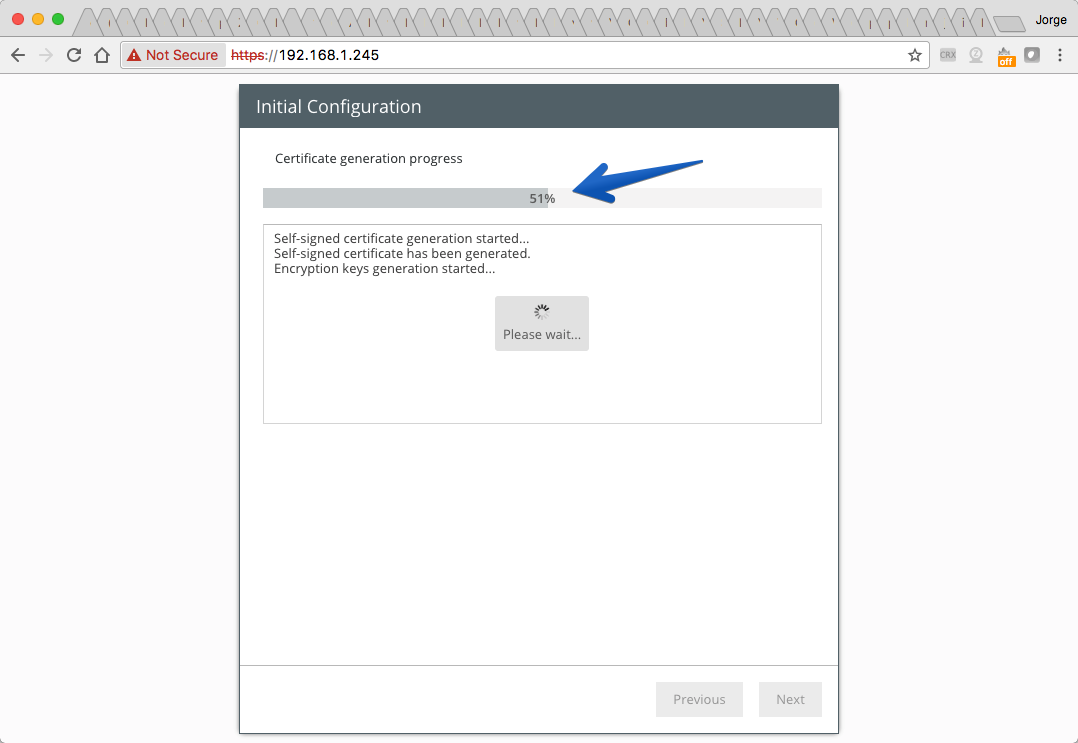

Y el SSL comenzará a crearse e instalarse de la siguiente manera:

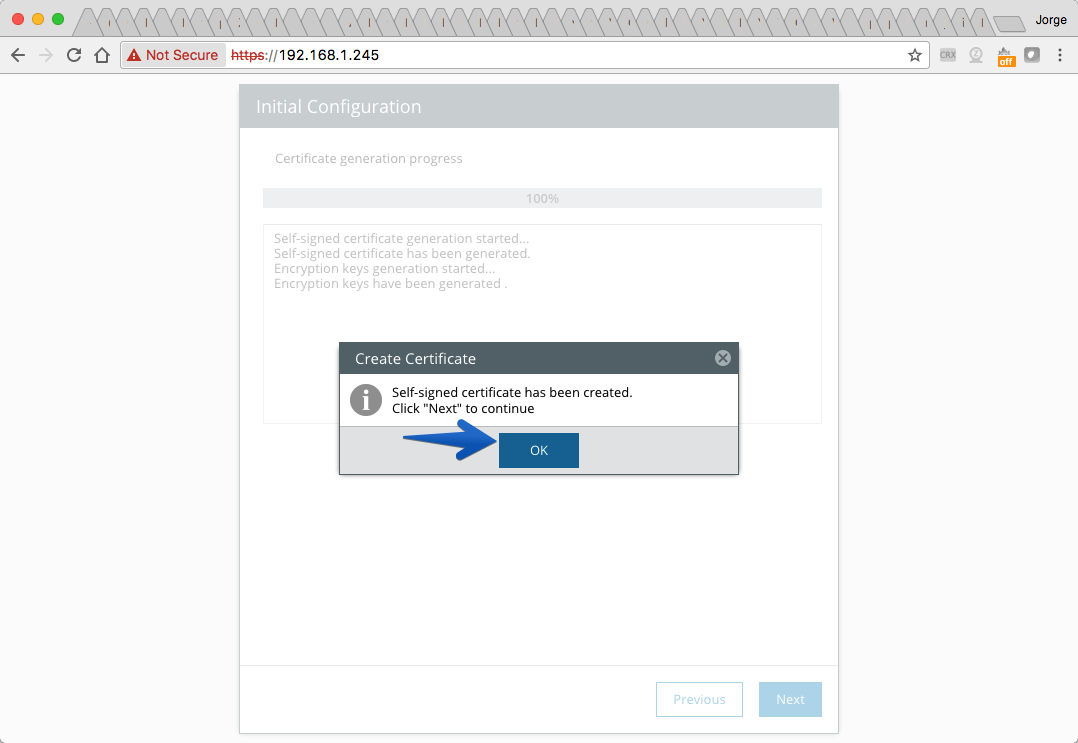

Y terminará pasados unos minutos:

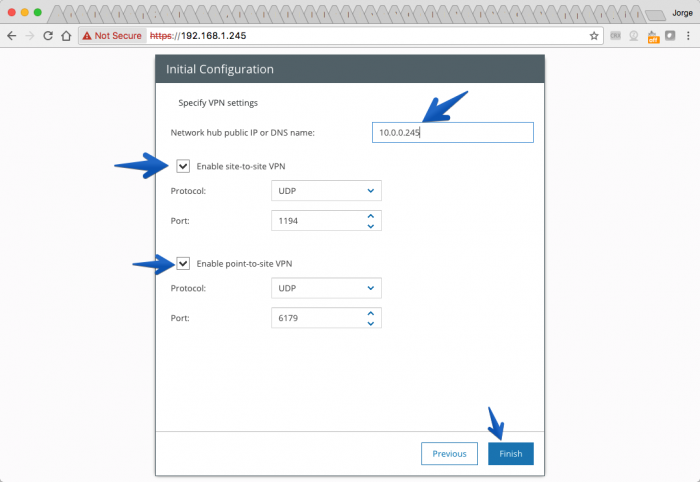

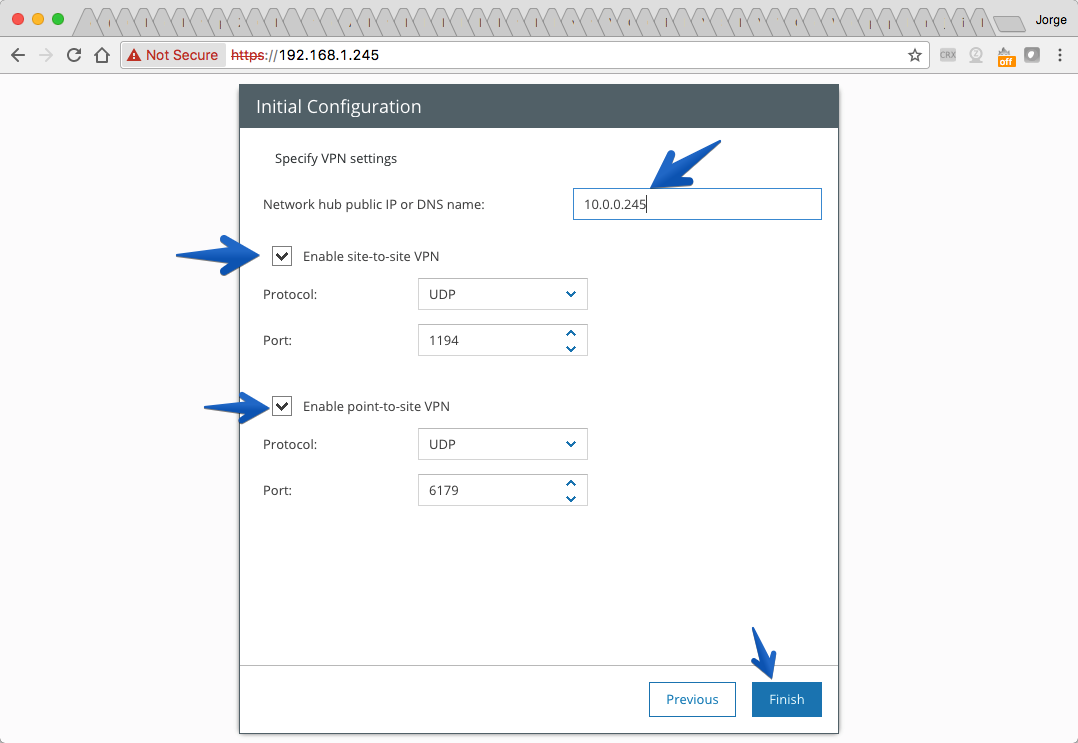

Llega el momento de darle un poco de configuración a Veeam PN, seleccionaremos lo siguiente:

• La IP pública que el Veeam PN Network Hub tendrá, esta IP tiene que ser accesible por todas las sedes remotas, así cómo los clientes remotos. En mi caso estoy usando una IP inventada ya que simularé un entorno WAN, en vuestro caso usar una IP pública real.
• Enable site-to-site si queréis que vuestras oficinas remotas puedan conectarse a este Network Hub y por lo tanto acceder al entorno de Veeam de la oficina principal.
• Enable point-to-site si queréis que usuarios o equipos remotos se conecten puntualmente a vuestro entorno de Veeam usando el Veeam Network Hub

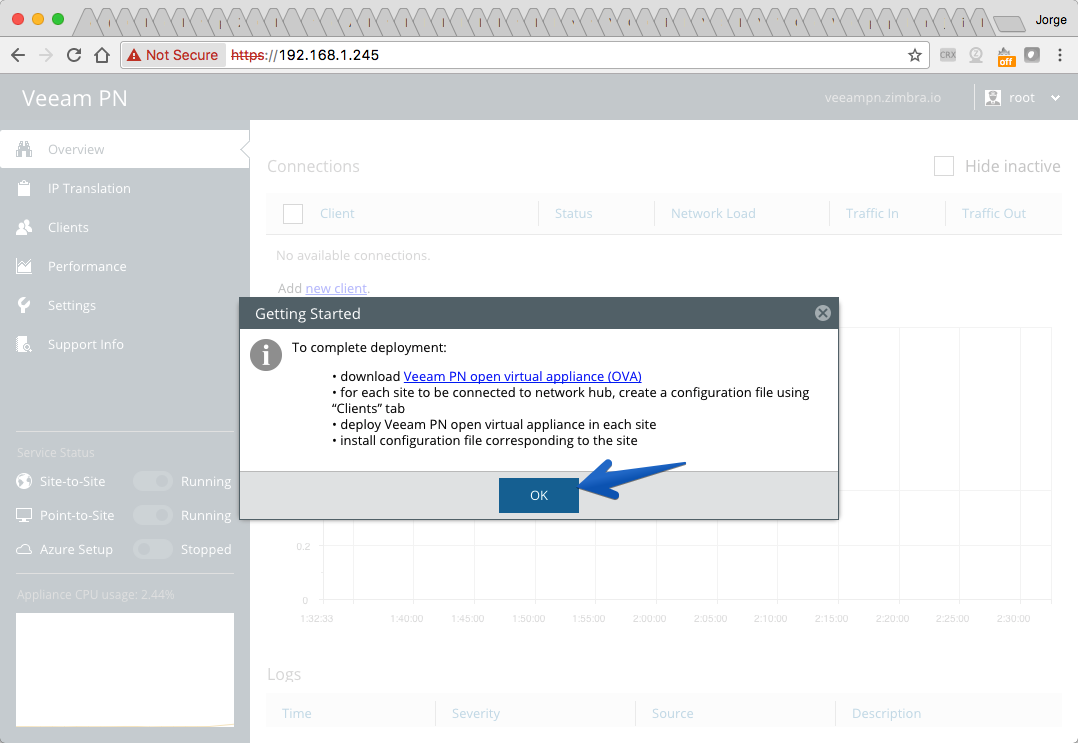

Y ya tendremos acceso a nuestro Veeam PN Network Hub

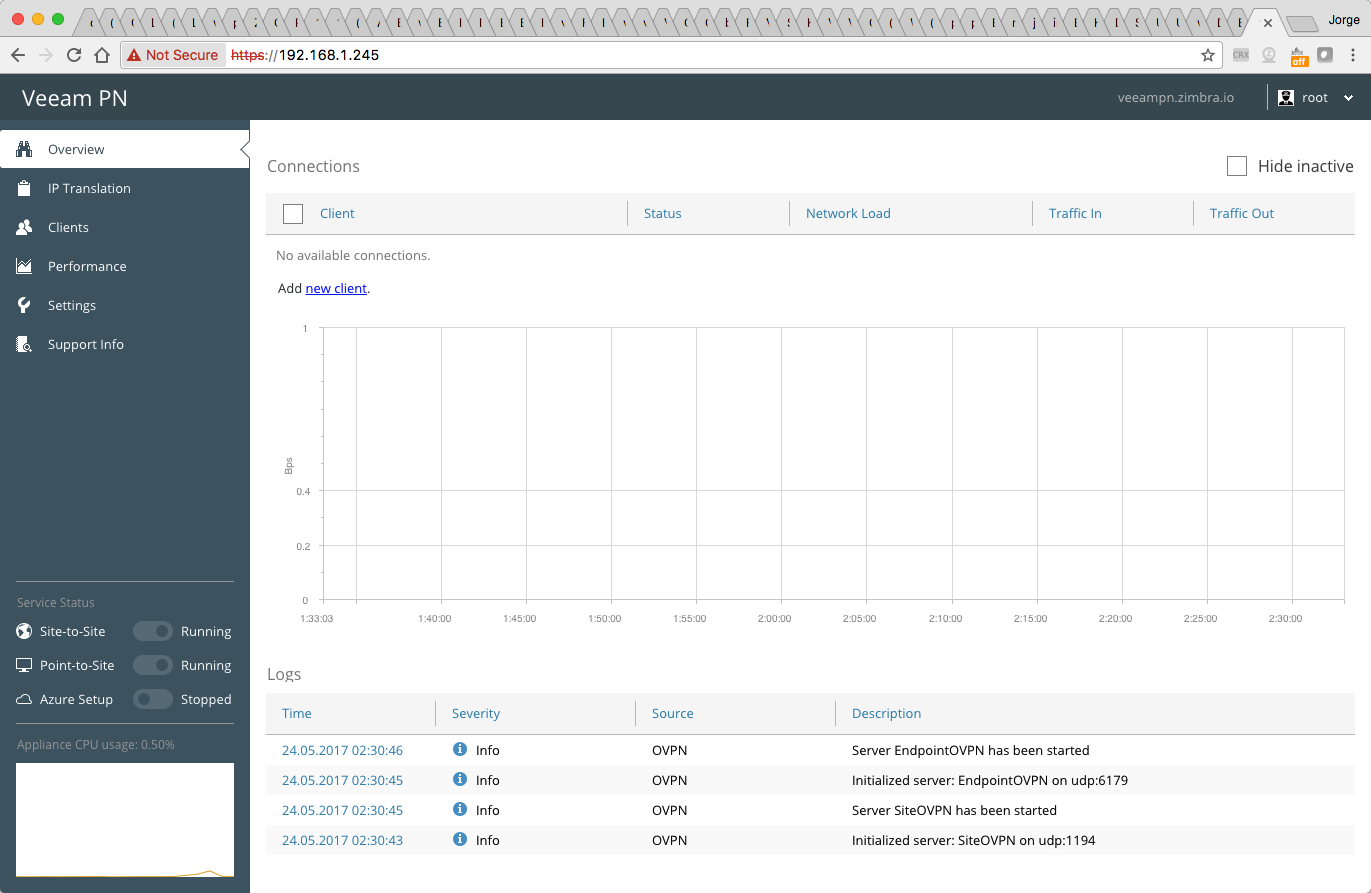

Este será el Dashboard y el lugar donde podemos realizar operaciones de Networking, VPN, Alertas de Email, etc.

Eso es todo por ahora, en la siguientes entradas veremos:

• Configurar Veeam Powered Network (Veeam PN) site-to-site para interconectar Sedes
• Configurar Veeam Powered Network (Veeam PN) point-to-site para administrar de manera segura Veeam
• Usando Veeam Powered Network (Veeam PN) y Veeam Cloud Connect
