Zimbra: Monitorizando una Infraestructura de Zimbra Collaboration con PRTG, II Parte (Servicios, Licencia y Versión)

Saludos amigos, hace unos meses os mostraba cómo monitorizar las colas de correo en un entorno de Zimbra Collaboration, así como los recursos de la máquina, para tener controlado todo nuestro entorno:

• Zimbra: Monitorizando una Infraestructura de Zimbra Collaboration con PRTG

El artículo tuvo mucha repercusión, y son ya decenas de entornos donde ha sido instalado, pero algunos me comentabais que necesitabais una segunda parte para monitorizar:

• Estado de los servicios
• Licencia y su estado
• Versión de Zimbra Collaboration

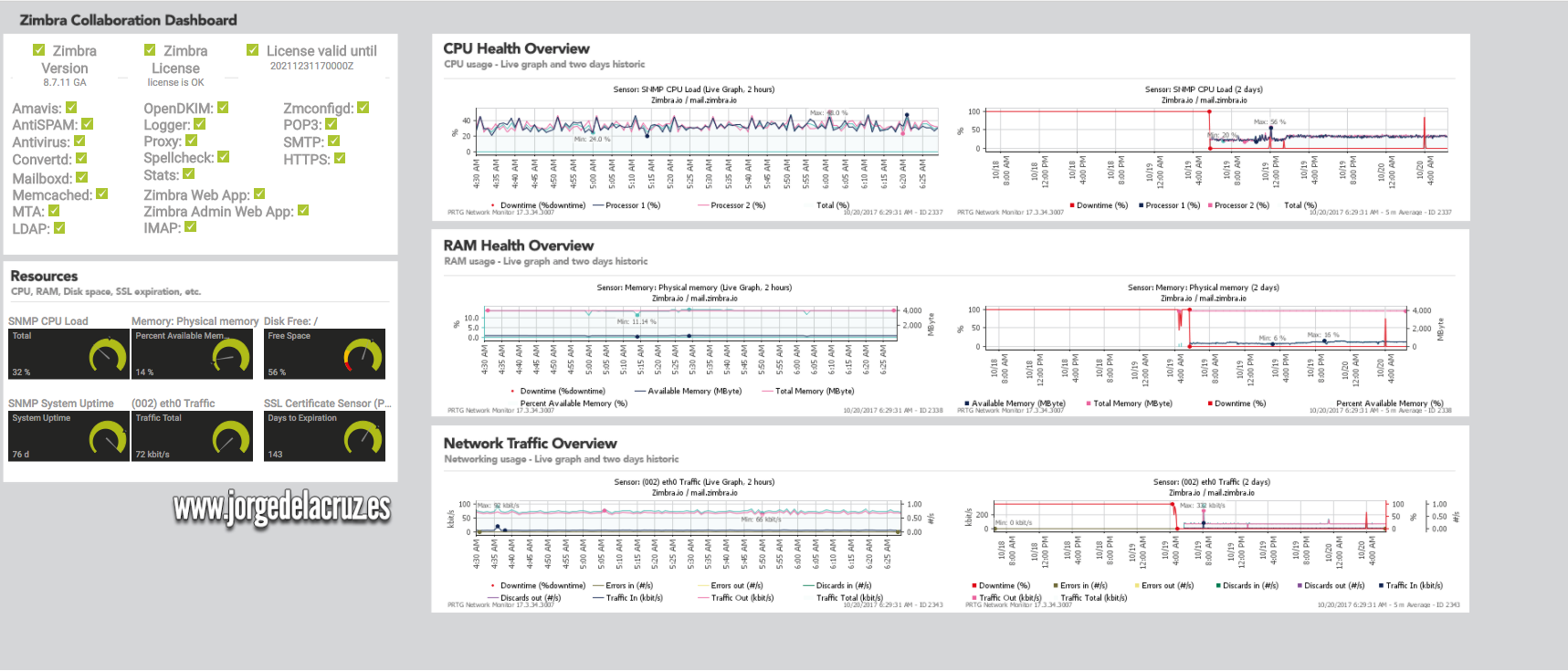

Con lo que, una vez terminado este Blog, podremos tener un Mapa de PRTG similar a este:

Descargando y configurando los Scripts

Para monitorizar el estado de los servicios, licencia y versión necesitaremos tres scripts que podemos descargar haciendo click en cada link: checkzimbraversion.sh, zimbraservices.sh y checkzimbrastatus.sh. O también los tenéis todos en el repositorio de GitHub.

Si os fijáis bien, estoy usando una nueva carpeta para los scripts, en vez de la vieja ubicación que se podría perder al actualizar Zimbra, usar esta nueva en /etc/snmp/scripts

mkdir /etc/snmp/scripts
/etc/snmp/scripts/checkzimbrastatus.sh
/etc/snmp/scripts/checkzimbraversion.sh
/etc/snmp/scripts/zimbraservices.sh
chmod +x /etc/snmp/scripts/checkzimbrastatus.sh && chmod +x /etc/snmp/scripts/checkzimbrastatus.sh && chmod +x /etc/snmp/scripts/zimbraservices.sh

Tendremos que añadir el script /etc/snmp/scripts/zimbraservices.sh a nuestro cron, con la frecuencia que queramos comprobar los servicios de Zimbra, en mi caso por ejemplo cada cinco minutos. Este script comprueba los servicios y guarda el estado en un fichero temporal que luego la librería extendida de SNMP lee:

crontab -e
*/5 * * * * /bin/sh /etc/snmp/scripts/zimbraservices.sh

Configuración de fichero de SNMP

Continuaremos por el fichero de configuración de SNMP ubicado en /etc/snmp/snmpd.conf en este fichero añadiremos lo siguiente, que será lo que cree los valores SNMP:

# Zimbra Service status, License and version
extend ZimbraVersion /etc/snmp/scripts/checkzimbraversion.sh
extend ZimbraStatusAmavis /etc/snmp/scripts/checkzimbrastatus.sh ZimbraStatusAmavis
extend ZimbraStatusAntispam /etc/snmp/scripts/checkzimbrastatus.sh ZimbraStatusAntispam
extend ZimbraStatusAntivirus /etc/snmp/scripts/checkzimbrastatus.sh ZimbraStatusAntivirus
extend ZimbraStatusConvertd /etc/snmp/scripts/checkzimbrastatus.sh ZimbraStatusConvertd
extend ZimbraStatusLDAP /etc/snmp/scripts/checkzimbrastatus.sh ZimbraStatusLDAP
extend ZimbraStatusLogger /etc/snmp/scripts/checkzimbrastatus.sh ZimbraStatusLogger
extend ZimbraStatusMailboxd /etc/snmp/scripts/checkzimbrastatus.sh ZimbraStatusMailboxd
extend ZimbraStatusMemcache /etc/snmp/scripts/checkzimbrastatus.sh ZimbraStatusMemcache
extend ZimbraStatusMTA /etc/snmp/scripts/checkzimbrastatus.sh ZimbraStatusMTA
extend ZimbraStatusOpendkim /etc/snmp/scripts/checkzimbrastatus.sh ZimbraStatusOpendkim
extend ZimbraStatusProxy /etc/snmp/scripts/checkzimbrastatus.sh ZimbraStatusProxy
extend ZimbraStatusServicewebapp /etc/snmp/scripts/checkzimbrastatus.sh ZimbraStatusServicewebapp
extend ZimbraStatusSNMP /etc/snmp/scripts/checkzimbrastatus.sh ZimbraStatusSNMP
extend ZimbraStatusSpell /etc/snmp/scripts/checkzimbrastatus.sh ZimbraStatusSpell
extend ZimbraStatusStats /etc/snmp/scripts/checkzimbrastatus.sh ZimbraStatusStats
extend ZimbraStatusZimbrawebapp /etc/snmp/scripts/checkzimbrastatus.sh ZimbraStatusZimbrawebapp
extend ZimbraStatusZimbraadminwebapp /etc/snmp/scripts/checkzimbrastatus.sh ZimbraStatusZimbraadminwebapp
extend ZimbraStatusConfigd /etc/snmp/scripts/checkzimbrastatus.sh ZimbraStatusConfigd
extend ZimbraStatusLicense /etc/snmp/scripts/checkzimbrastatus.sh ZimbraStatusLicense
extend ZimbraStatusLicensevalid /etc/snmp/scripts/checkzimbrastatus.sh ZimbraStatusLicensevalid

Si reiniciamos ahora el servicio de SNMP y lanzamos un snmpwalk veremos el resultado de todo okay, si no tuvieramos resultado de los servicios, lanzar el script de zimbraservices.sh:

snmpwalk -c public -v2c 127.0.0.1 NET-SNMP-EXTEND-MIB::nsExtendOutLine
NET-SNMP-EXTEND-MIB::nsExtendOutLine."ZimbraVersion".1 = STRING: 8.7.11 GA
NET-SNMP-EXTEND-MIB::nsExtendOutLine."ZimbraStatusMTA".1 = STRING: Running
NET-SNMP-EXTEND-MIB::nsExtendOutLine."ZimbraStatusLDAP".1 = STRING: Running
NET-SNMP-EXTEND-MIB::nsExtendOutLine."ZimbraStatusSNMP".1 = STRING: Running
NET-SNMP-EXTEND-MIB::nsExtendOutLine."ZimbraStatusProxy".1 = STRING: Running
NET-SNMP-EXTEND-MIB::nsExtendOutLine."ZimbraStatusSpell".1 = STRING: Running
NET-SNMP-EXTEND-MIB::nsExtendOutLine."ZimbraStatusStats".1 = STRING: Running
NET-SNMP-EXTEND-MIB::nsExtendOutLine."ZimbraStatusAmavis".1 = STRING: Running
NET-SNMP-EXTEND-MIB::nsExtendOutLine."ZimbraStatusLogger".1 = STRING: Running
NET-SNMP-EXTEND-MIB::nsExtendOutLine."ZimbraStatusConfigd".1 = STRING: Running
NET-SNMP-EXTEND-MIB::nsExtendOutLine."ZimbraStatusLicense".1 = STRING: license is OK
NET-SNMP-EXTEND-MIB::nsExtendOutLine."ZimbraStatusAntispam".1 = STRING: Running
NET-SNMP-EXTEND-MIB::nsExtendOutLine."ZimbraStatusConvertd".1 = STRING: Running
NET-SNMP-EXTEND-MIB::nsExtendOutLine."ZimbraStatusMailboxd".1 = STRING: Running
NET-SNMP-EXTEND-MIB::nsExtendOutLine."ZimbraStatusMemcache".1 = STRING: Running
NET-SNMP-EXTEND-MIB::nsExtendOutLine."ZimbraStatusOpendkim".1 = STRING: Running
NET-SNMP-EXTEND-MIB::nsExtendOutLine."ZimbraStatusAntivirus".1 = STRING: Running
NET-SNMP-EXTEND-MIB::nsExtendOutLine."ZimbraStatusLicensevalid".1 = STRING: 20211231170000Z
NET-SNMP-EXTEND-MIB::nsExtendOutLine."ZimbraStatusZimbrawebapp".1 = STRING: Running
NET-SNMP-EXTEND-MIB::nsExtendOutLine."ZimbraStatusServicewebapp".1 = STRING: Running
NET-SNMP-EXTEND-MIB::nsExtendOutLine."ZimbraStatusZimbraadminwebapp".1 = STRING: Running

Extraer el OID de cada nuevo SNMP Extended

Para trabajar posteriormente con PRTG, o cualquier otro producto de SNMP, tendremos que conocer los OID, para ello podemos conocerlo lanzando el siguiente comando:

 snmpwalk -On -v2c -c public 127.0.0.1 NET-SNMP-EXTEND-MIB::nsExtendOutputFull.\"ZimbraStatusSpell\"
.1.3.6.1.4.1.8072.1.3.2.3.1.2.17.90.105.109.98.114.97.83.116.97.116.117.115.83.112.101.108.108 = STRING: Running

Tenemos que realizar esto por cada nuevo SNMP extendido.

Configurando los sensores en PRTG

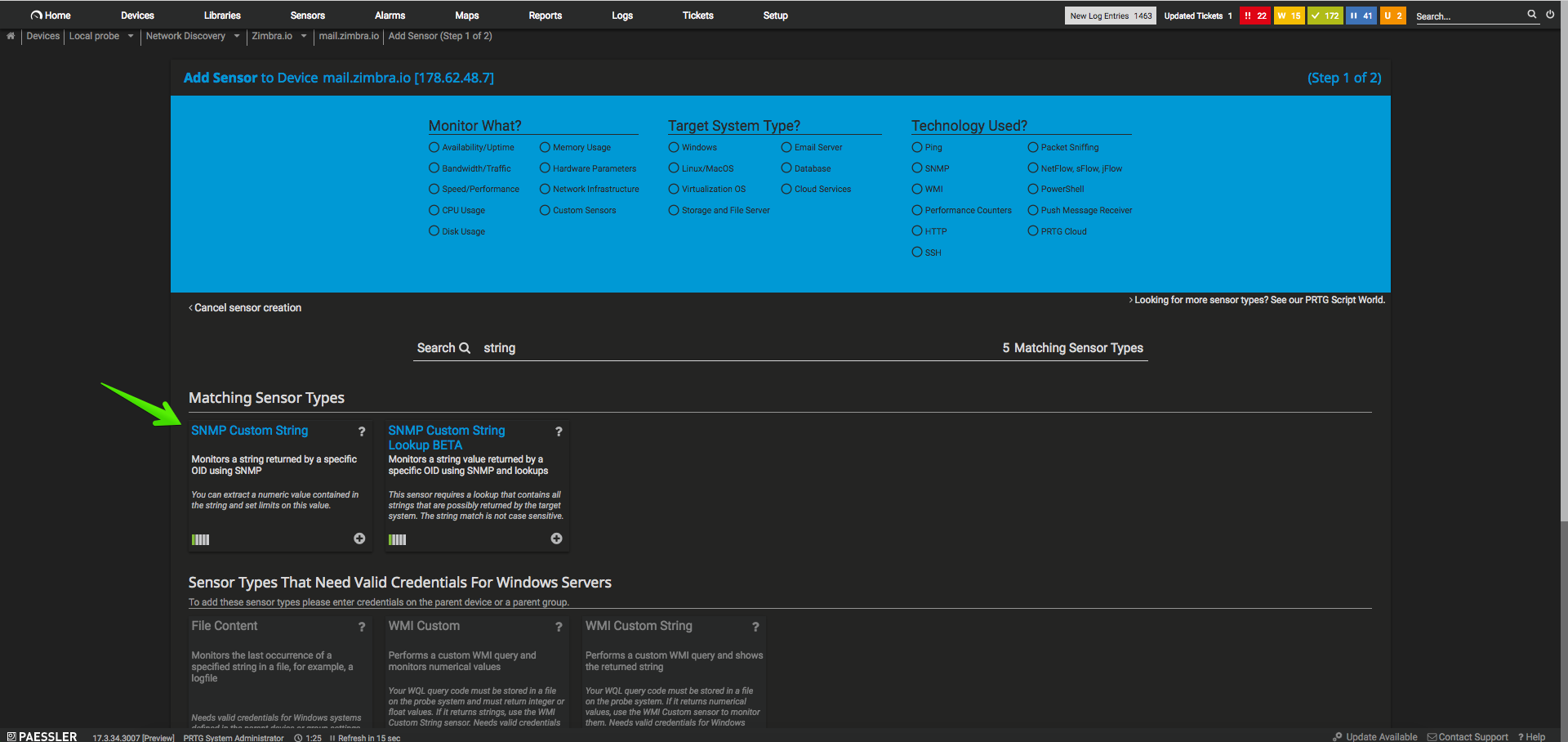

Nos iremos como siempre a nuestro dispositivo de Zimbra que ya tenemos configurado y le daremos añadir sensor, del tipo SNMP Custom String:

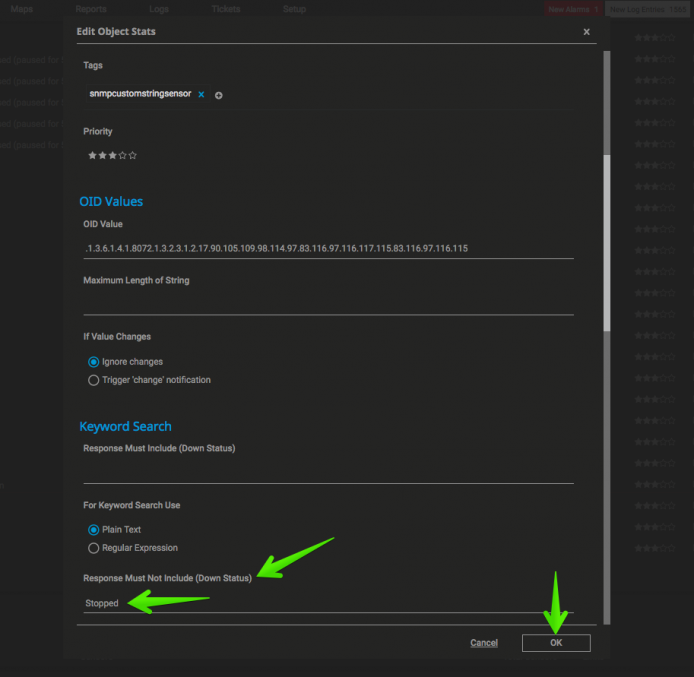

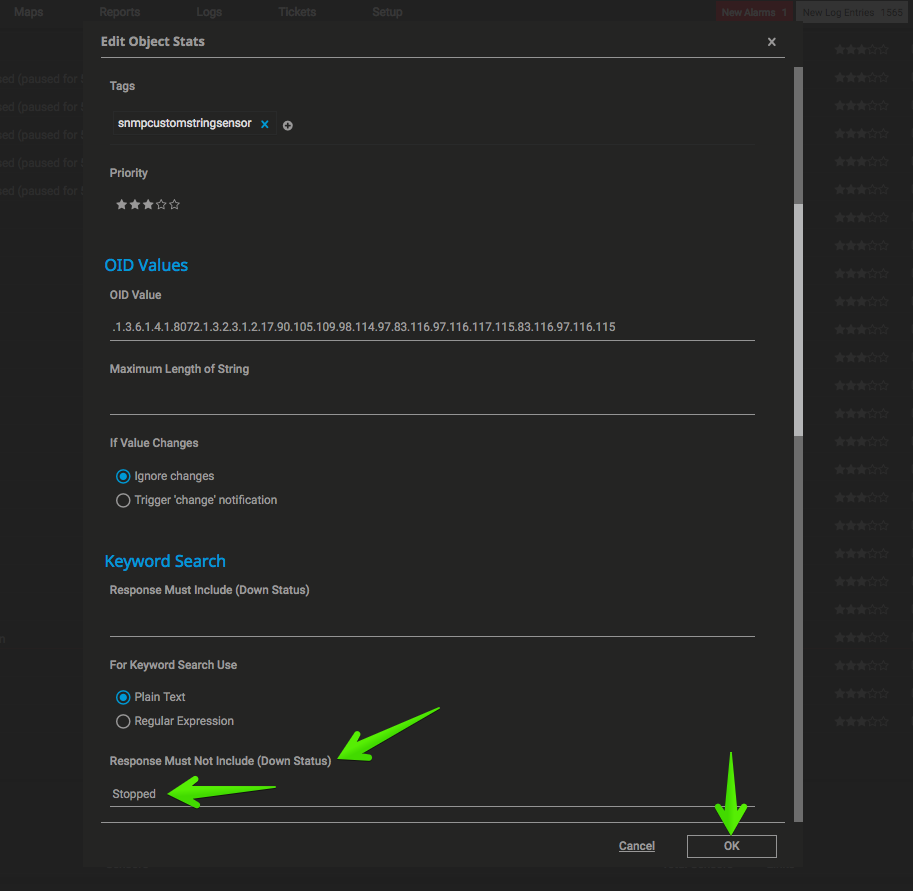

(Repetir por cada servicio que queremos monitorizar) Introduciremos el valor de OID, y en el campo donde dice Response Must Not Include (Down Status) introduciremos Stopped

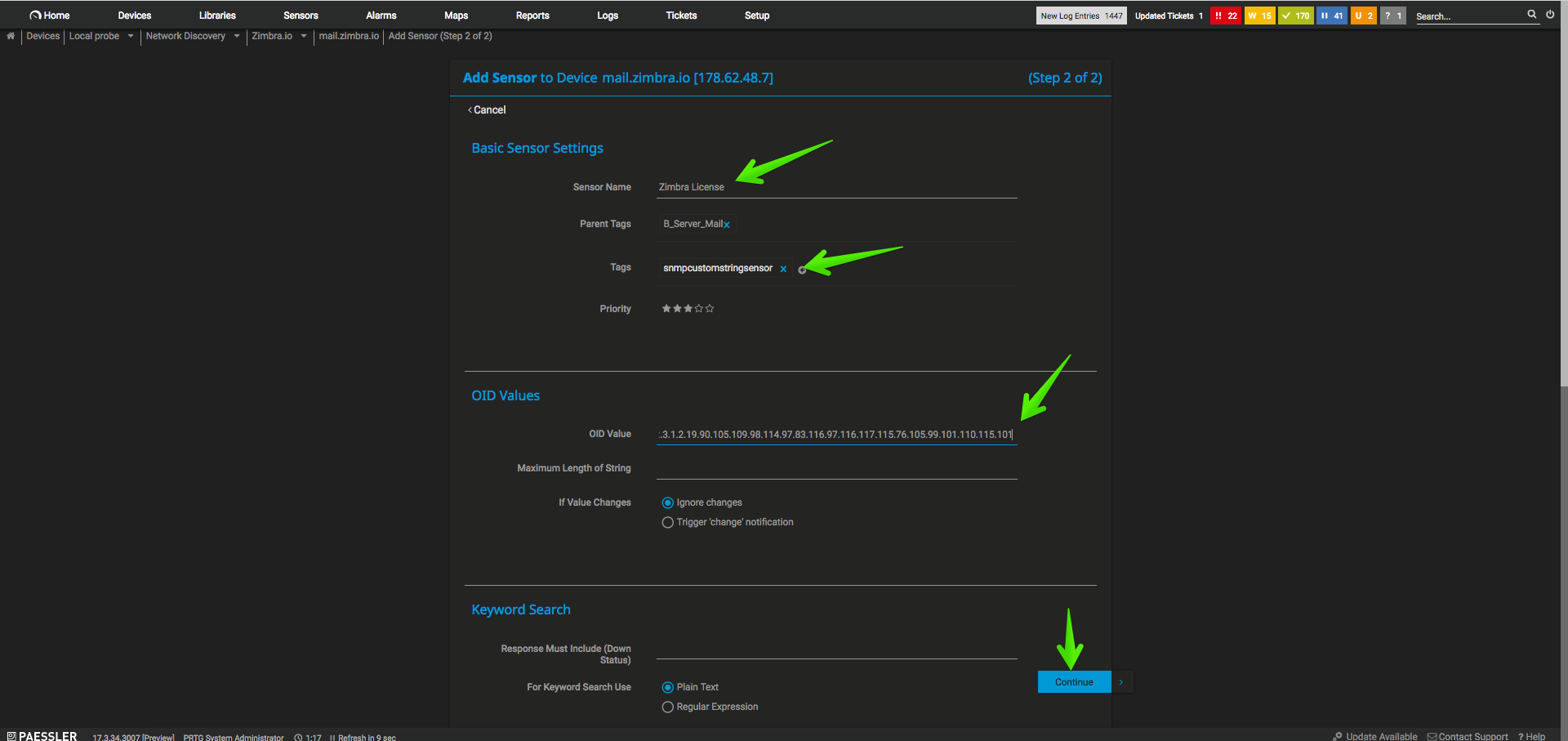

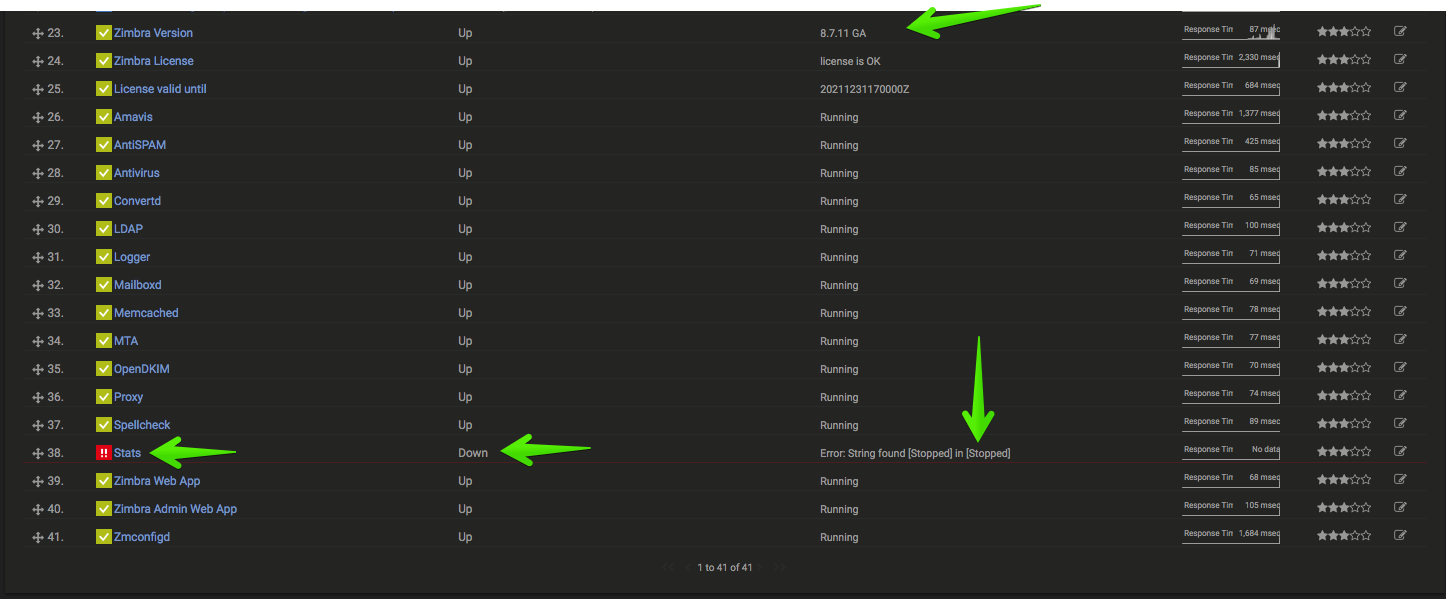

Para el sensor de Licencia igualmente, pero sin añadir nada a error:Después de varios minutos configurando, podremos ver el resultado, que es exactamente lo que necesitamos ver en nuestras herramientas de monitorización. He puesto el ejemplo con un servicio parado para que veáis como queda: Con un poco de maña y paciencia os puede quedar un mapa como este o mejor:

Enlace al Mapa en .png
