En busca del Dashboard perfecto: InfluxDB, Telegraf y Grafana – Parte IX (Monitorizando Zimbra Collaboration)

Saludos amigos, la serie sobre Grafana, InfluxDB y Telegraf continua, y hoy lo hago con una de esas entradas que le tienes especial cariño, se trata de cómo monitorizar un entorno de Zimbra Collaboration, este dashboard es una versión muy temprana, v0.1 incluso. No he podido probarlo en una gran MTA con miles de correos, por lo que vuestro feedback es siempre bienvenido.

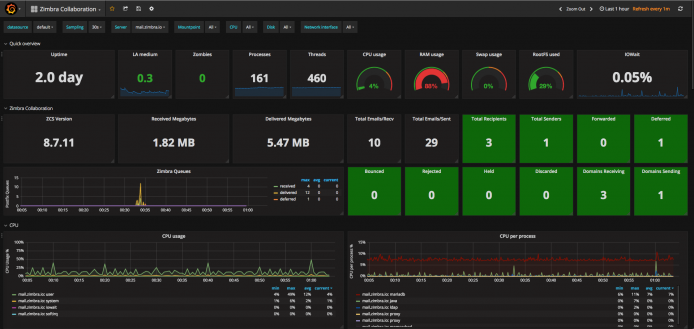

Al terminar este Blog post podrás tener un Dashboard similar a este:

Topología de la Infraestructura

Para los más despistados, os dejo la topología seguida en este diseño,  en ella tenemos:

• El entorno Zimbra Collaboration en la izquierda de la imagen, con el agente de Telegraf que recopila información que le pasamos mediante scripts
• La base de datos InfluxDB donde se almacenan todas estas métricas que recibe desde Telegraf
• El Dashboard Grafana que muestra la información almacenada en InfluxDB

Script para recopilar información de Zimbra Collaboration

Para recopiular información de las colas de correo de Zimbra Collaboration, así como calcular mensajes enviados, etc, he usado el propio pflogsumm, y con él he modificado el output para que sea en formato InfluxDB.

Podéis descargar el script desde aquí y ubicarlo en la siguiente ruta, yo le he llamado zimbra_pflogsumm.pl

/opt/zimbra/common/bin/zimbra_pflogsumm.pl

Podéis probar que os devuelve contenido, y que el usuario telegraf puede ejecutarlo lanzando:

sudo -u telegraf /opt/zimbra/common/bin/zimbra_pflogsumm.pl /var/log/zimbra.log

Si todo ha ido bien podréis ver un resultado similar a este, pero con vuestros números por supuesto:

zimbra-stats received=76
zimbra-stats delivered=327
zimbra-stats forwarded=0
zimbra-stats deferred=1
zimbra-stats bounced=5
zimbra-stats rejected=6
zimbra-stats reject_warnings=0
zimbra-stats held=0
zimbra-stats discarded=0
zimbra-stats bytes_received=11889
zimbra-stats bytes_delivered=32229
zimbra-stats senders=7
zimbra-stats sending_hosts_domains=5
zimbra-stats recipients=73
zimbra-stats recipient_hosts_domains=6

Configuración de Telegraf en los agentes Zimbra Collaboration

En los servidores de Zimbra Collaboration tendremos que instalar Telegraf, tienes todos los pasos en el siguiente Blog post, una vez tengamos Telegraf instalado, tendremos que configurar nuestros Scripts adicionales al final del fichero, así luce mi parte al final los Scripts de Zimbra y los demás para monitorizar el estado del servidor:

# Read metrics about cpu usage
[[inputs.cpu]]
  ## Whether to report per-cpu stats or not
  percpu = true
  ## Whether to report total system cpu stats or not
  totalcpu = true
  ## Comment this line if you want the raw CPU time metrics
  fielddrop = ["time_*"]

# Read metrics about disk usage by mount point
[[inputs.disk]]
  ignore_fs = ["tmpfs", "devtmpfs"]

# Read metrics about disk IO by device
[[inputs.diskio]]

# Get kernel statistics from /proc/stat
[[inputs.kernel]]

# Read metrics about memory usage
[[inputs.mem]]

# Get the number of processes and group them by status
[[inputs.processes]]

# Read metrics about swap memory usage
[[inputs.swap]]

# Read metrics about system load & uptime
[[inputs.system]]

[[inputs.procstat]]
  exe = "memcached"
  prefix = "memcached"

[[inputs.procstat]]
  exe = "java"
  prefix = "java"

[[inputs.procstat]]
  exe = "mysqld"
  prefix = "mysqld"

[[inputs.procstat]]
  exe = "slapd"
  prefix = "slapd"

[[inputs.procstat]]
  exe = "nginx"
  prefix = "nginx"

[[inputs.net]]

[[inputs.exec]]
  commands = ["/opt/zimbra/common/bin/zimbra_pflogsumm.pl -d today /var/log/zimbra.log"]
  name_override = "zimbra_stats"
  data_format = "influx"

[[inputs.exec]]
  commands = ["sed 's/........................//' /opt/zimbra/jetty/webapps/zimbra/downloads/.git/HEAD"]
  name_override = "zimbra_stats"
  data_format = "value"
  data_type = "string"

Una vez realizado esto, podremos realizar un reinicio del servicio:

service telegraf restart

Importando el Dashboard en Grafana

Para haceros la vida más sencilla, os dejo el .json de Grafana ya listo para ser importado, podéis descargarlo desde aquí:

• https://grafana.com/dashboards/2846/

Quiero agradecer el trabajo de Lex Rivera, que es el creador del resto del Dashboard para las métricas de Linux, CPU, Disco, RAM, etc.

Los pasos para importarlos son los siguientes, irnos hasta nuestros Dashboards, y presionar Import:

Nos aparecerá la siguiente pantalla, y podremos o bien subir el fichero .json descargado, o bien introducir el ID del Dashboard de Zimbra: 2846, nos aparecerá automáticamente lo siguiente, seleccionamos nuestro datasource y le damos a Import.

Después de tan solo unos minutos ya podremos empezar a ver un Dashboard lleno de vida como es el siguiente:

Nada más amigos, espero que os guste, y me gustaría dejaros la serie completa aquí:
