En busca del Dashboard perfecto: InfluxDB, Telegraf y Grafana – Parte XIX (Monitorizando Veeam con Enterprise Manager) Shell Script

7 January, 2020 - Escrito en: opensource, veeam

Saludos amigos, os traigo una nueva entrada sobre Grafana y Veeam, que estoy seguro os gustará y pondréis en vuestros laboratorios. Allá por 2017 os conté cómo monitorizan Veeam usando los PowerShell CMDlets y también cómo hacerlo usando PowerShell y Enterprise Manager RESTful API. Estas entradas han tenido decenas de miles de visitas, pero si bien es cierto que eran más bien una prueba de concepto ya que le faltaban muchos detalles.

Hoy, tengo el gusto de traeros ya un Dashboard completo y finalizado para poder monitorizar Veeam Backup & Replication, sin límite de servidores, trabajos, VMs o Repos, gracias a Veeam Enterprise Manager y su RESTful API (sólo en Enterprise Plus)

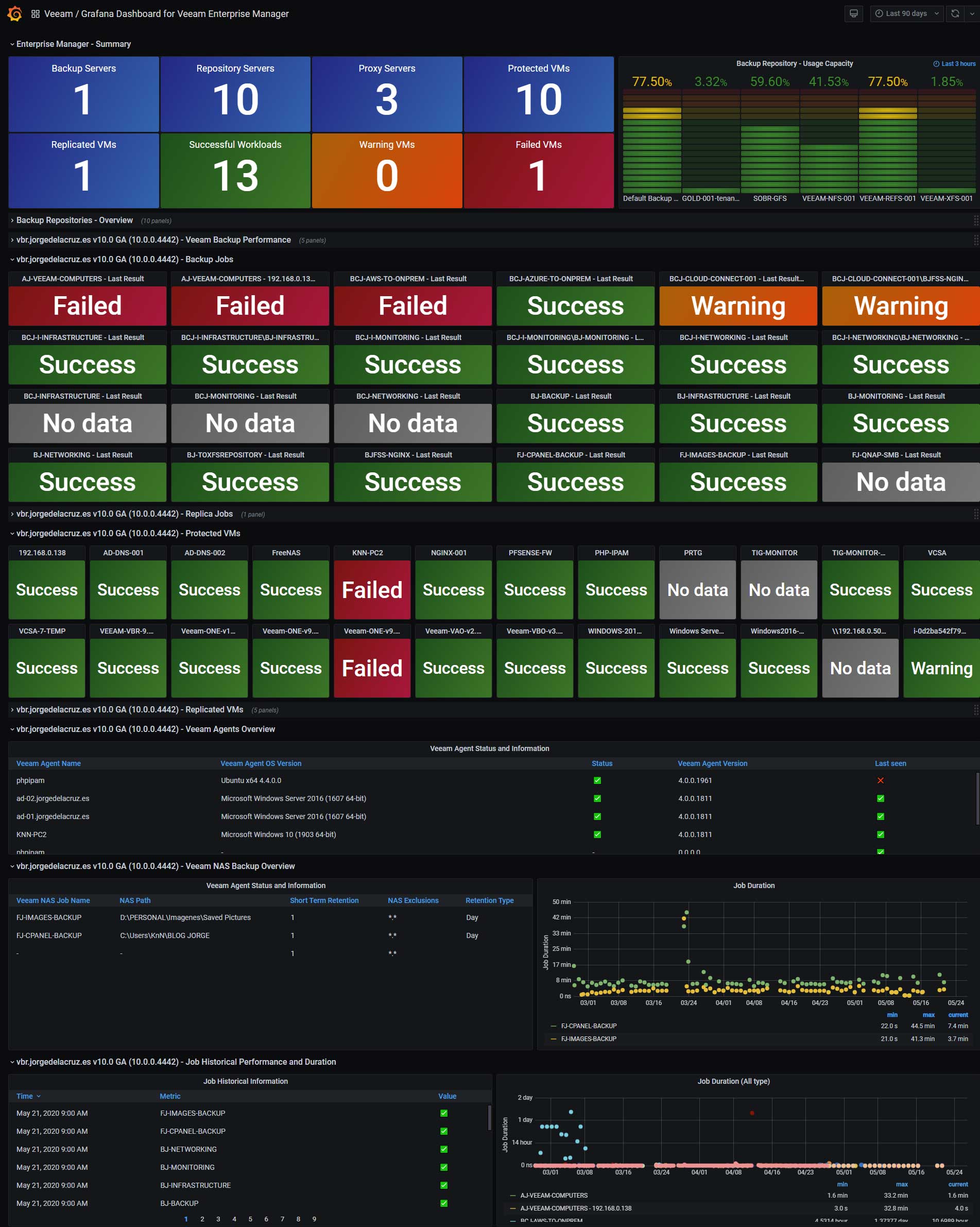

Veeam Enterprise Manager Dashboard

Al terminar la entrada tendréis algo similar a ese Dashboard que os permitirá visualizar:

Sección de Enterprise Manager – Summary

Número Total de Veeam Backup & Replication Servers administrados por Enterprise Manager
Número Total de Veeam Backup Repositories que tienen los Veeam Backup & Replication Servers administrados por Enterprise Manager
Número Total de Veeam Backup Proxies que tienen los Veeam Backup & Replication Servers administrados por Enterprise Manager
Número Total de Veeam Jobs que tienen los Veeam Backup & Replication Servers administrados por Enterprise Manager
Número Total de VMs protegidas que tienen los Veeam Backup & Replication Servers administrados por Enterprise Manager
Consumo de espacio en disco por cada Veeam Backup Repository

Sección de VBR – Veeam Backup Performance

Consumo de CPU del Veeam Backup Server
Consumo de RAM del Veeam Backup Server
Consumo de Espacio en Disco del Veeam Backup Server
Consumo de Red del Veeam Backup Server

Sección de VBR – Backup Jobs

Nombre de cada Trabajo de Copia de Seguridad, con el último estado conocido en el periodo seleccionado en el Dashboard

Sección de VBR – Replica Jobs

Nombre de cada Trabajo de Replica, con el último estado conocido en el periodo seleccionado en el Dashboard

Sección de VBR – Protected VMs

Nombre de cada VM protegida por Veeam que incluya un trabajo de copia de seguridad, con el último estado conocido en el periodo seleccionado en el Dashboard

Sección de VBR – Replicated VMs

Nombre de cada VM replicada por Veeam que incluya un trabajo de replica, con el último estado conocido en el periodo seleccionado en el Dashboard

Sección de VBR – Job Historical Performance and Duration

Tabla con información del estado de todos los trabajos de copia de seguridad, ordenados por fecha, incluye nombre y el último estado conocido en el periodo seleccionado en el Dashboard.
Tabla con información de la duración de cada trabajo de copia de seguridad y replica, ordenados por fecha, incluye la duración y el nombre del trabajo según el periodo seleccionado en el Dashboard.

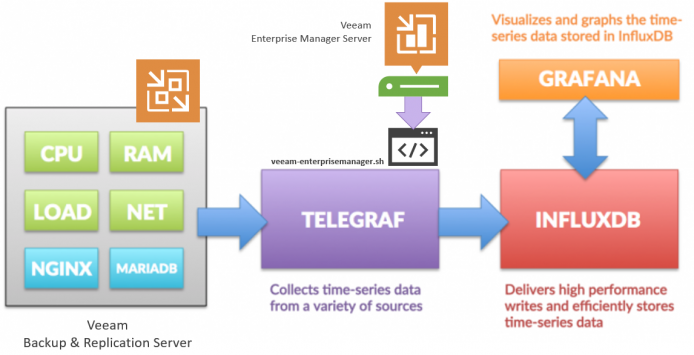

Topología con todos los componentes lógicos

Esta entrada es un poco diferente de las anteriores, ya que en este caso usaremos una combinación de telegraf para Microsoft Windows para recoger métricas de los servidores de Veeam Backup y un shell script para recoger las métricas de Enterprise Manager mediante RESTful API. El diseño sería algo similar a esto:Como podemos ver, el agente de telegraf recogerá todos los contadores con métricas, y los manda a InfluxDB, a su vez, el shell script descargará métricas desde Enterprise Manager usando RESTful API, que mandará a InfluxDB también, desde donde podemos visualizarlos cómodamente con Grafana.

Descargar e instalar como servicio telegraf para Microsoft Windows

Aunque ya os conté los pasos hace unos años, vamos a ver los pasos actualizados, lo primero será descargar la última versión de Telegraf para Windows desde GitHub:

https://github.com/influxdata/telegraf/releases

Crearemos una carpeta en C:/Program Files/Telegraf y extraeremos los ficheros dentro:

Desde una consola PowerShell o CMD, como administrador, lanzaremos lo siguiente:

C:\"Program Files"\Telegraf\telegraf.exe --service install

Y ya con esto tendríamos telegraf instalado, para arrancarlo, podríamos lanzarlo probando la config con el siguiente comando:

C:\"Program Files"\Telegraf\telegraf.exe --config C:\"Program Files"\Telegraf\telegraf.conf --test

O un simple:

net start telegraf

Ya que tenemos todo listo, vamos al siguiente paso para ver lo que tenemos que añadir adicional al fichero de configuración.

Configuración de telegraf.conf para Veeam Enterprise Manager

El fichero de configuración de telegraf es bastante denso, lo primero que tendremos que editar como siempre es el output, donde tendremos que configurar la ruta del InfluxDB donde estamos mandando los datos, en mi caso:

[[outputs.influxdb]]
  urls = ["http://192.168.1.3:8086"]
  database = "telegraf"
  username = "myuser"
  password = "mypass"

Además de esto básico, esta es la configuración recomendada para poder ingerir bien el hostname del VBR:

## Override default hostname, if empty use os.Hostname()
hostname = "yourvbr.yourdomain.com"

Con este fichero de telegraf.conf listo, editar por favor si tenéis los logs en otra ubicación o algo, ya podremos arrancar el servicio:

net start telegraf

Podemos hacer un more del telegraf.log para ver si hay algún error.

Ya tenemos todo, vamos al siguiente paso.

Descargar y configurar el script veeam-enterprisemanager.sh

Ya tenemos casi todo listo, nos queda un último paso, el script que hará que todo esto funcione, nos descargaremos la última versión desde el repositorio de Github:

https://raw.githubusercontent.com/jorgedlcruz/veeam-enterprise_manager-grafana/master/veeam_enterprisemanager.sh

Este script shell, puede descargarse y ejecutarse desde el servidor de telegraf, o influxDB, o cualquier otro Linux. Tendremos que editar los parámetros de configuración:

##
# Configurations
##
# Endpoint URL for InfluxDB
veeamInfluxDBURL="http://YOURINFLUXSERVERIP" #Your InfluxDB Server, http://FQDN or https://FQDN if using SSL
veeamInfluxDBPort="8086" #Default Port
veeamInfluxDB="telegraf" #Default Database
veeamInfluxDBUser="USER" #User for Database
veeamInfluxDBPassword="PASSWORD" #Password for Database

# Endpoint URL for login action
veeamUsername="YOUREMUSER" #Your username, if using domain based account, please add it like [email protected] (if you use domain\account it is not going to work!)
veeamPassword="YOUREMPASSWORD"
veeamAuth=$(echo -ne "$veeamUsername:$veeamPassword" | base64);
veeamRestServer="YOUREMSERVERIP"
veeamRestPort="9398" #Default Port

Hacerlo ejecutable con este simple paso:

chmod +x veeam_enterprisemanager.sh

Nos aseguraremos que tenemos jq instalado, un apt-get install jq o yum install jq si usamos CentOS:

sudo apt-get install jq

Y ya al lanzarlo si todo ha ido bien, veremos lo siguiente:

HTTP/1.1 204 No Content
Content-Type: application/json
Request-Id: 53ee7045-30e1-11ea-8bf5-000000000000
X-Influxdb-Build: OSS
X-Influxdb-Version: 1.6.3
X-Request-Id: 53ee7045-30e1-11ea-8bf5-000000000000
Date: Tue, 07 Jan 2020 00:04:52 GMT

Si estamos contentos, lo programaremos cada 30 minutos, así:

crontab -e
*/30 * * * * /home/oper/veeam_enterprisemanager.sh >> /var/log/veeam_enterprisemanager.log 2>&1

Ya está todo, vamos al siguiente paso.

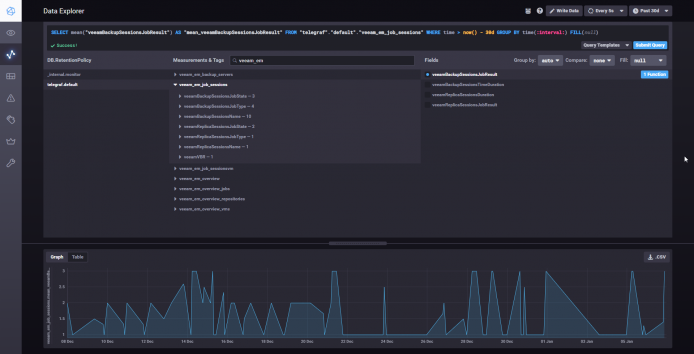

Comprobando que estamos ingiriendo información con Chronograf

Lo normal a estas alturas, si hemos realizado bien todos los pasos, es que ya estemos mandando información recopilada por el script hacía InfluxDB, si realizamos una búsqueda usando el maravilloso Chronograf, podremos comprobar que tenemos información:Todas las variables de este nuevo script de Veeam para Enterprise Manager se guardan en veeam_em_* con lo que es realmente sencillo encontrarlas.

Dashboards de Grafana

He creado un Dashboard desde cero seleccionando las mejores peticiones a la base de datos, rematando colores, pensando que gráfica y cómo mostrarla, y además todo está automatizado de manera que encaja con nuestro entorno sin ningún problema y sin tener que editar nada de forma manual. El Dashboard lo podéis encontrar aquí, una vez importado, podéis usar los menús desplegables superiores para seleccionar entre organizaciones, backups, repositories y proxies,VMs, etc.:

Grafana Dashboard for Veeam Enterprise Manager

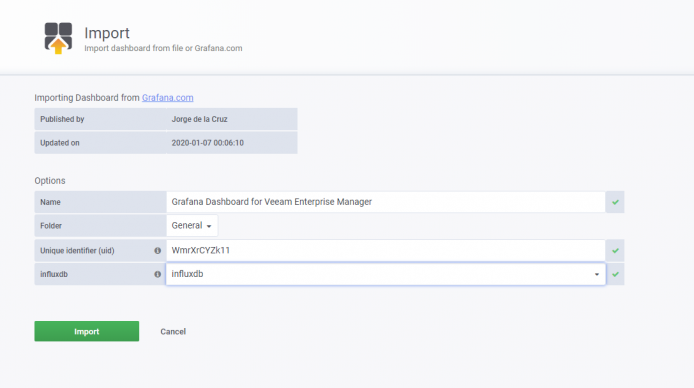

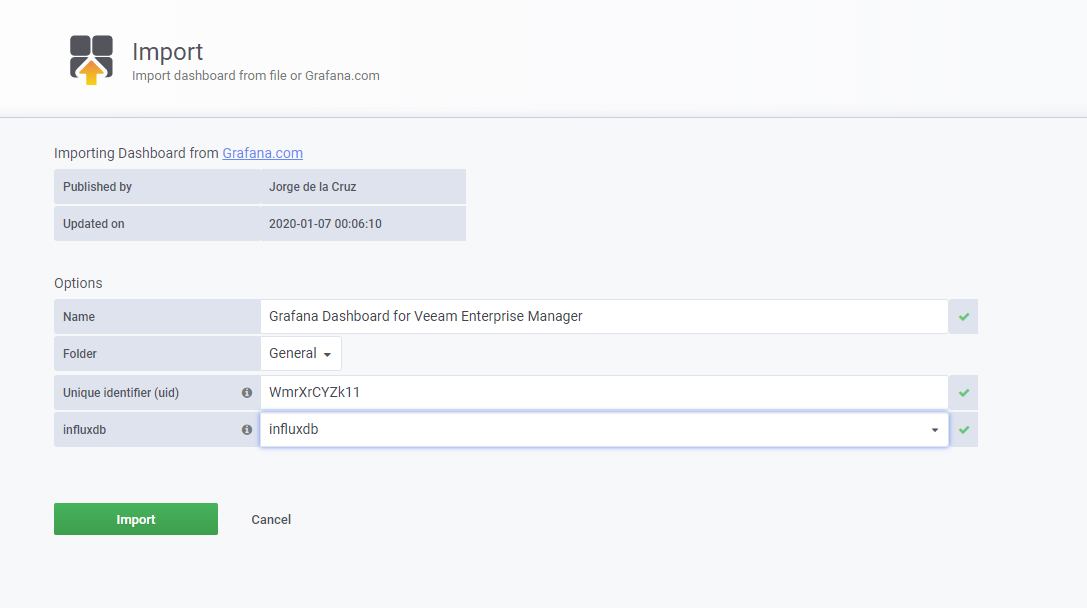

Importar los Dashboard de Grafana de manera sencilla

Para que no tengáis que perder horas configurando un nuevo Dashboard, e ingerir y depurar queries, os he creado ya cuatro maravillosos Dashboards con todo lo necesario para monitorizar nuestro entorno de manera muy sencilla, os quedará como la imagen que os mostré más arriba.Desde nuestro Grafana, haremos Create – Import

Seleccionaremos el nombre que queramos e introduciremos el ID: 11516, que es la ID únicas del Dashboard, o la URL:

https://grafana.com/grafana/dashboards/11516/

Por favor dejar vuestro feedback en los comentarios, o en GitHub.

Espero que os guste, y me gustaría dejaros la serie completa aquí, para que empecéis a jugar con los plugins que os he ido contando todos estos años:
