En busca del Dashboard perfecto: InfluxDB, Telegraf y Grafana – Parte XXII (Monitorizando Cloudflare con Mapa)

- Escrito en: opensource

Saludos amigos, llevo ya desde 2016 mostrando cómo obtener el Dashboard Perfecto usando Grafana, InfluxDB, y Telegraf, hemos recorrido mucho camino juntos, y hemos visto cómo monitorizar un sin fin de componentes críticos, tales como SSL, respuestas de páginas web, VMware vSphere, Veeam, y muchísimo más.

Hoy volvemos a lo básico, a explorar algunos de los plugins más atractivos visualmente, y dándole un toque algo más personal, cómo es analizar las estadísticas de Cloudflare donde tenemos cacheado nuestro blog, website personal, ecommerce, etc.

Nota: Como la API se ha quedado obsoleta. Cloudflare publica ahora todo por GraphQL, he corregido todo el script para que funcione sin problemas.

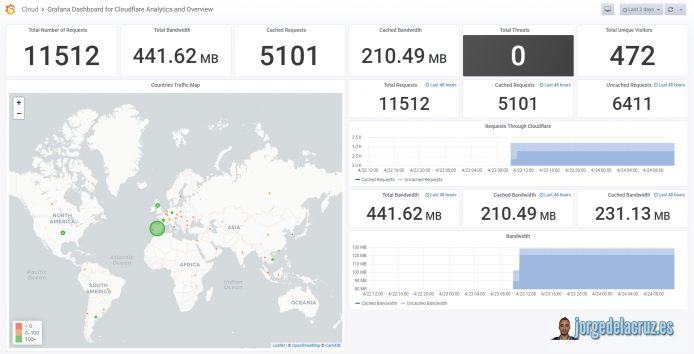

Una vez hayáis terminado este tutorial, tendréis algo similar a esto, es mejor darle varios días o semanas para ver el potencial entero:

Topología de Telegraf, InfluxDB y Grafana monitorizando Cloudflare

Aunque ya os he mostrado en algunas ocasiones el diagrama de cómo sería la monitorización usando Telegraf, Grafana e InfluxDB, os dejo de nuevo el diagrama, esta vez monitorizando Cloudflare:

Descargar y configurar el script cloudflare-analytics.sh

Vamos a descargar el script que hará que todo esto funcione, nos descargaremos la última versión desde el repositorio de Github:

Este script shell, puede descargarse y ejecutarse desde el servidor de telegraf, o influxDB, o cualquier otro Linux. Tendremos que editar los parámetros de configuración:

##
# Configurations
##
# Endpoint URL for InfluxDB
InfluxDBURL="YOURINFLUXSERVERIP" #Your InfluxDB Server, http://FQDN or https://FQDN if using SSL
InfluxDBPort="8086" #Default Port
InfluxDB="telegraf" #Default Database
InfluxDBUser="USER" #User for Database
InfluxDBPassword="PASSWORD" #Password for Database

# Endpoint URL for login action
cloudflareapikey="YOURAPIKEY"
cloudflarezone="YOURZONEID"
cloudflareemail="YOUREMAIL"

Necesitamos dos datos de Cloudflare que podemos encontrar de la siguiente manera.

Necesitamos el Global API Key

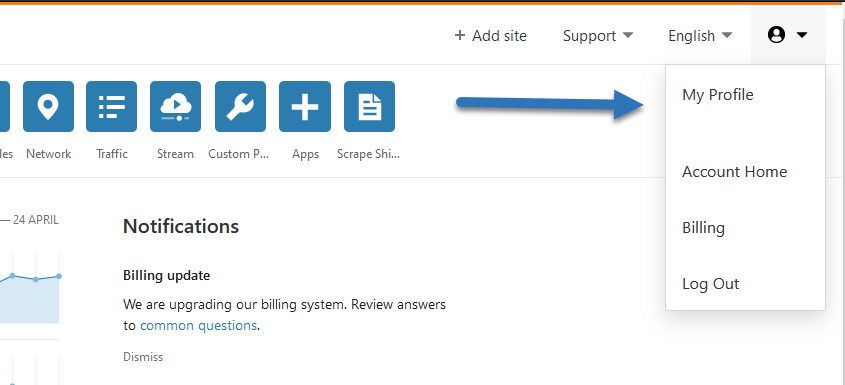

No he encontrado otra manera de hacerlo, asique dentro de Cloudflare, nos iremos hasta el menú superior, haremos click en nuestra cuenta:

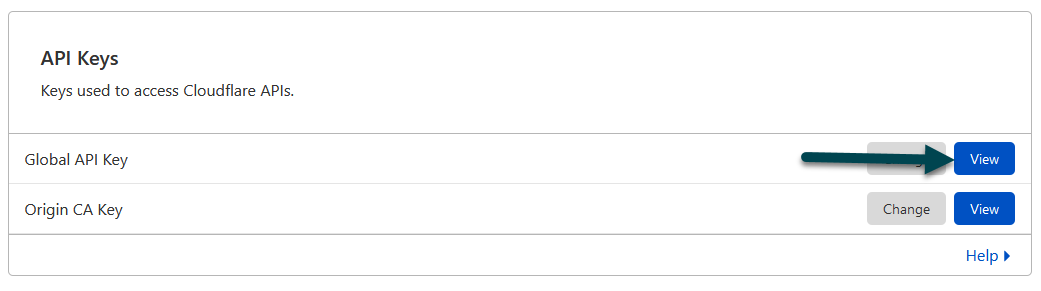

Una vez allí, nos iremos hasta API Tokens – Y en Global Key Token, View:

Con ésto, ya tendremos nuestra API Key.

Encontrar nuestra Cloudflare Zone ID

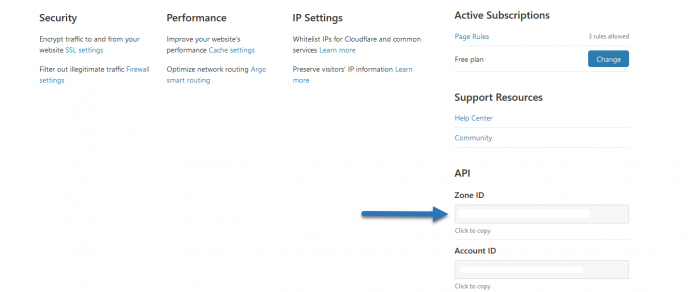

Para encontrar el Cloudflare Zone ID, desde nuestro panel, seleccionaremos el dominio que queremos y desde allí si hacemos scroll, veremos ya el Zone ID:

Ya tenemos nuestra Zone ID también.

Haremos ejecutable el script con este simple paso:

chmod +x cloudflare-analytics.sh

Nos aseguraremos que tenemos jq instalado, un apt-get install jq o yum install jq si usamos CentOS:

sudo apt-get install jq

Y ya al lanzarlo si todo ha ido bien, veremos lo siguiente:

HTTP/1.1 204 No Content
Content-Type: application/json
Request-Id: 53d8ecec-8611-11ea-bc44-0050569002da
X-Influxdb-Build: OSS
X-Influxdb-Version: 1.7.10
X-Request-Id: 53d8ecec-8611-11ea-bc44-0050569002da
Date: Fri, 24 Apr 2020 07:00:00 GMT

Además, estaría bien meterlo al cron para que se ejecute cada día a las 9 de la mañana:

crontab -e
0 9 * * * /home/oper/cloudflare-analytics.sh >> /var/log/cloudflare.log 2>&1

Ya está todo, vamos al siguiente paso.

Grafana Worldmap Panel

Necesitaremos tener instalado el magnífico Worldmap Panel, tan sencillo como desde el server de Grafana lanzar:

grafana-cli plugins install grafana-worldmap-panel

Y reiniciar el servicio de Grafana:

service grafana-server restart

Y ya está todo listo.

Dashboards de Grafana

He creado un Dashboard desde cero seleccionando las mejores peticiones a la base de datos, rematando colores, pensando que gráfica y cómo mostrarla, y además todo está automatizado de manera que encaja con nuestro entorno sin ningún problema y sin tener que editar nada de forma manual. El Dashboard lo podéis encontrar aquí, una vez importado, podéis usar los menús desplegables superiores para seleccionar entre organizaciones, backups, repositories y proxies,VMs, etc.:

Importar los Dashboard de Grafana de manera sencilla

Para que no tengáis que perder horas configurando un nuevo Dashboard, e ingerir y depurar queries, os he creado ya cuatro maravillosos Dashboards con todo lo necesario para monitorizar nuestro entorno de manera muy sencilla, os quedará como la imagen que os mostré más arriba.Desde nuestro Grafana, haremos Create – Import

Seleccionaremos el nombre que queramos e introduciremos el ID: 12167, que es la ID únicas del Dashboard, o la URL:

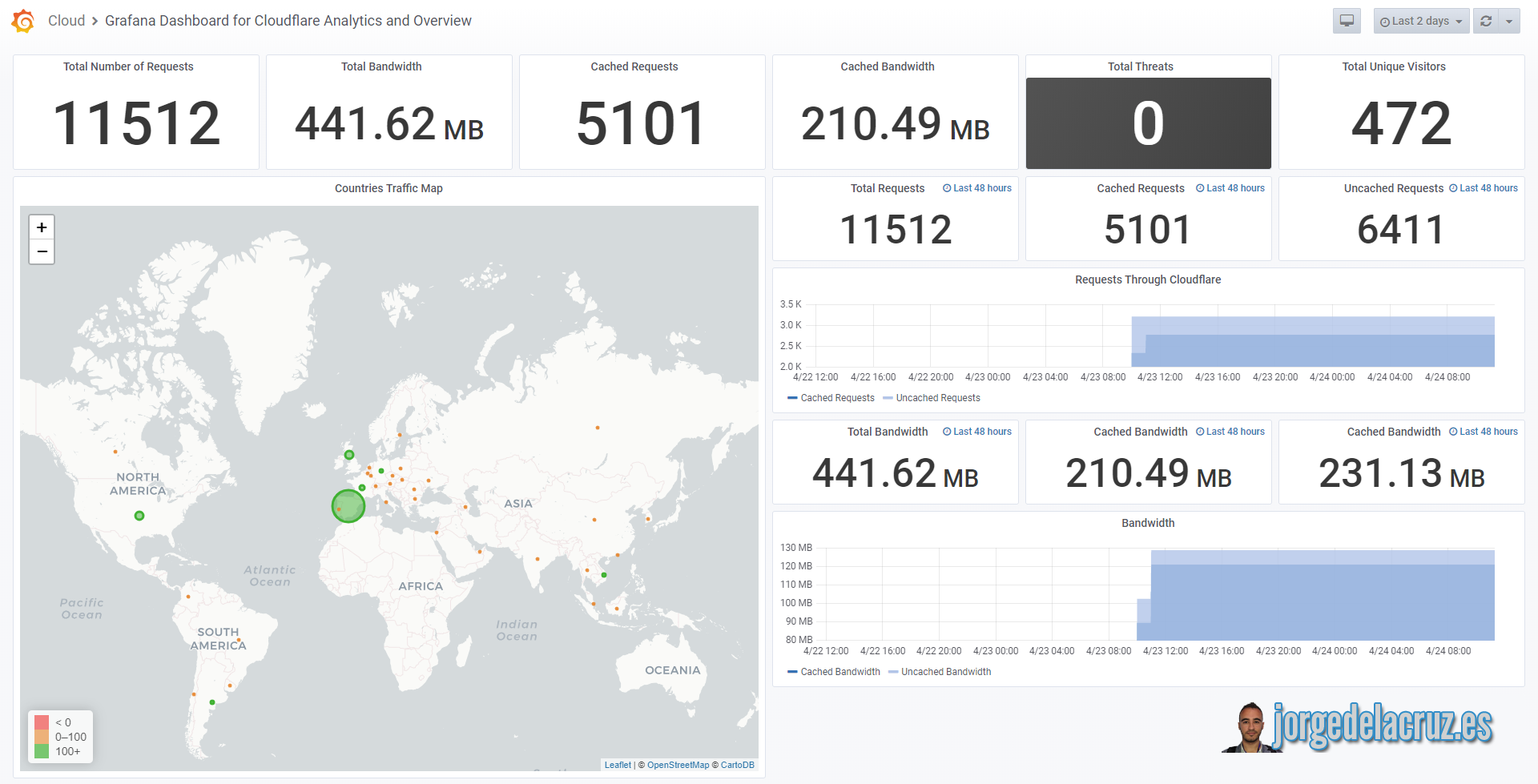

Ya tendremos todo apareciendo sin ningún problema:

Espero que os guste, y me gustaría dejaros la serie completa aquí, para que empecéis a jugar con los plugins que os he ido contando todos estos años:
