En Busca del Dashboard perfecto: InfluxDB, Telegraf y Grafana – Parte XXXVIII (Monitorizando Temperatura y Humedad con Xiaomi Mijia)

- Escrito en: opensource

Saludos amigos, se que son tiempos muy convulsos, y la verdad es que lo que menos apetece es ponerse a escribir, o siquiera a leer blogs. A su vez, hacer estos pequeños proyectos aunque sea en pocos ratos, hace que todo se pueda llevar un poco mejor y olvider por apenas unos minutos en cómo está todo.

Hacía mucho tiempo que tenía ganas de monitorizar la diferente temperatura y humedad de las diferentes habitaciones de mi casa, los que tengáis niños, o incluso problemas respiratorios, etc. Me entedenreís, a su vez, lo que no quería era una solución muy cara, ni tampoco una solución que tuviera un sistema centralizado que tengas que hacer query de la API a un servicio en Cloud (esto es personal claro, pero evitar la obsolescencia programada, o cierre de servicios está en nuestra mano)

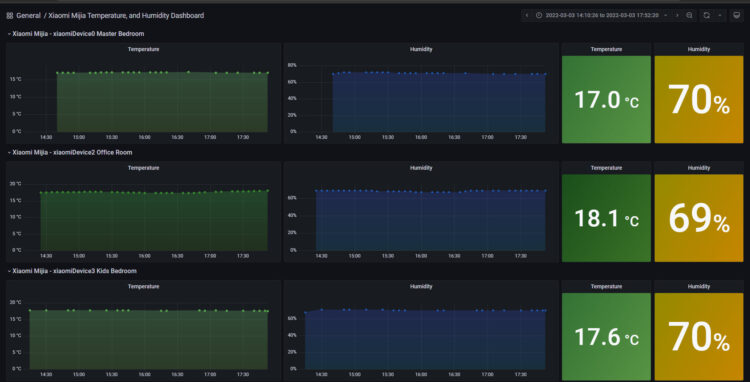

Una vez que terminemos todos los pasos, tendríais que tener un resultado similar a lo siguiente:

Vistazo rápido a Xiaomi Mijia

Como siempre, Xiaomi lo tiene todo, pero vamos seguro hay otros productos similares. Me decanté por el Xiaomi Mijia 2, que es realmente compacto, funciona con una sola pila que dura meses si no años, y emite por bluetooth, ¡más sencillo imposible!

Este aparato cuando lo compre costaba unos 12 Euros, pero en eBay y en otros lugares están algo más económicos, quiero decir, estamos hablando de un precio muy asequible para las 3 o 4 habitaciones que queramos monitorizar realmente.

Estos aparatos, y otros similares de Xiaomi pueden controlarse y ver estadísticas con Xiaomi Home, pero no se guardan estadísticas ni nada, ya que tienes que estar cerca de ellos, y el historial es máximo unos minutos, además de necesitar cuenta con Xiaomi, etc, etc.

Con lo que, por supuesto usando una Raspberry Pi, o cualquier otro aparato Linux que tenga Bluetooth, he creado un simple script que lee la información de los dispositivos que tiene alcance y lo mete a InfluxDB, y luego lo mostramos de manera sencilla en Grafana, nada complicado, espero que os sirva.

Topología con todos los componentes lógicos

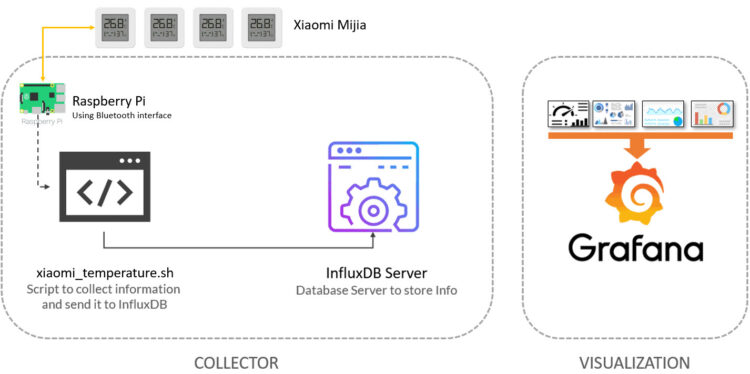

Esta entrada es similar a las anteriores ya que en este caso, usaremos una combinación de un shell script para recolectar las métricas de Xiaomi Mijia usando Bluettoth y se lo enviamos a InfluxDB. El diseño sería algo similar a esto:

Como podemos ver, el shell script hace varias cosas, como desactivar y activar el bluetooth en la RPi, y preguntar a los aparatos por la temperatura, luego enviará todos los datos a InfluxDB, desde donde podremos verlos cómodamente con Grafana.

Descrubiendo las direcciones de bluettoth de los Xiaomi Mijia

¡Viene una pegatina por detrás de cada equipo! Pero bueno, imaginemos que ya los hemos puesto con la pegatina en la pared y no nos acordamos, desde nuestro Linux con bluetooth lanzaremos lo siguiente:

hcitool lescan

Esto nos devolverá los equipos emitiendo bluetooth cerca de nuestra RPi, buscar los que sean similares a esto:

LE Scan ...
A4:C1:38:D4:B7:7F (unknown)
A4:C1:38:DF:A0:16 LYWSD03MMC
A4:C1:38:D4:B7:7F LYWSD03MMC

Y añadirlos al array, junto a una descripción en el array llamado device.

Descargar, y configurar el script the xiaomi_temperature.sh

Tenemos casi todo listo, tenemos un último paso, el guión que hará que todo esto funcione, descargaremos la última versión del repositorio Github:

Este script de shell, puede ser descargado y ejecutado desde cualquier Linux que tenga bluetooth, en mi caso una RPi. Tendremos que editar los parámetros de configuración:

# Endpoint URL for InfluxDB
InfluxDBURL="http://YOURINFLUXSERVERIP" #Your InfluxDB Server, http://FQDN or https://FQDN if using SSL
InfluxDBPort="8086" #Default Port
InfluxDBBucket="telegraf" # InfluxDB bucket name (not ID)
InfluxDBToken="TOKEN" # InfluxDB access token with read/write privileges for the bucket
InfluxDBOrg="ORG NAME" # InfluxDB organisation name (not ID)

# Xiaomi Bluetooth Addresses
declare -a array=("A4:C1:38:D4:B7:7F" "A4:C1:38:CD:9B:92" "A4:C1:38:DF:A0:16" "A4:C1:38:30:12:65")
declare -a device=("Master\ Bedroom" "Living\ Room" "Office\ Room" "Kids\ Bedroom")

Fijaros bien en el array donde pongo las MAC Address de los Bluetooth. Además si queremos añadir una descricpión a la habitación, y tiene espacios, tendremos que usar la contrabarra, como yo tengo, eso o usar una sola palabra HABITACION_CHICOS, SALONDEESTAR, etc.

Una vez que los cambios estén hechos, haz el script ejecutable con chmod:

chmod +x xiaomi_temperature.sh

Lo ejecutamos, y la salida del comando debe ser algo parecido a la siguiente, sin errores:

./bt1.sh
Writing xiaomi_temphum to InfluxDB
HTTP/2 204
x-influxdb-build: OSS
x-influxdb-version: 2.1.1
date: Sat, 05 Mar 2022 16:47:53 GMT

The reading failed for A4:C1:38:CD:9B:92

Si vemos the reading failed, lo más seguro es que la RPi no tenga rango a ese Xiaomi Mijia, o al menos no siempre, puede ser intermitente, podemos omitir el error y ver cómo se comporta después de 24 horas.

Si todo está bien, por favor, ahora agrega este script a tu crontab, como por ejemplo cada 5 minutos, no creo que nuestros Dashboards se actualicen más a menudo, pero bueno bajarlo si así es:

*/5 * * * * /home/oper/xiaomi_temperature.sh >> /var/log/xiaomi_temperature.log 2>&1

Estamos listos para irnos al siguiente paso.

Grafana Dashboards

He creado un Dashboard desde cero seleccionando las mejores solicitudes a la base de datos, terminando los colores, pensando en los gráficos y en cómo mostrarlos, y todo está automatizado para que se ajuste a nuestro entorno sin ningún problema y sin tener que editar nada manualmente. El Dashboard se puede encontrar aquí, una vez importado, puedes usar los menús desplegables superiores para seleccionar entre dispositivos, etc:

Importar el Dashboard de Grafana de manera sencilla

Para que no tengas que perder horas configurando un nuevo Dashboard, e ingiriendo y depurando lo que quieras, ya he creado un maravilloso Dashboards con todo lo que necesitas para monitorizar nuestro entorno de una forma muy sencilla, se verá como la imagen que te mostré arriba. Selecciona el nombre que quieras e introduce el ID: 15853, que es el ID único del Dashboard, o la URL:

Con los menús de arriba, podremos movernos entre dispositivos, etc.:

Espero que os guste, y me gustaría dejaros la serie completa aquí, para que empecéis a jugar con los plugins que os he ido contando todos estos años:
