En busca del Dashboard perfecto: InfluxDB, Telegraf y Grafana – Parte XXI (Monitorizando HTTP Responses)

- Escrito en: veeam

Saludos amigos, llevamos ya varios años viendo cómo monitorizar todo tipo de aplicaciones, elementos de nuestro Datacenter, etc. Hoy toca el turno a un caso de uso que seguro necesitaremos más de una vez, se trata de monitorizar la respuesta HTTP que nos da uno o más sitios web.

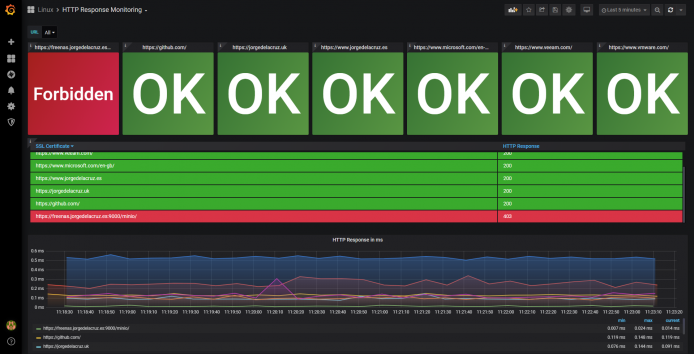

Una vez hayáis terminado este tutorial, tendréis algo similar a esto:

Disección de una HTTP/HTTPS Response

Cuando nuestros navegadores, servidores, móviles, cualquier dispositivo se conectan a una página web, lo que está sucediendo por debajo es una conexión desde nuestro terminal hasta un servidor web, CDN, etc. Dependiendo de la respuesta que nos dé, tendremos un resultado u otro.

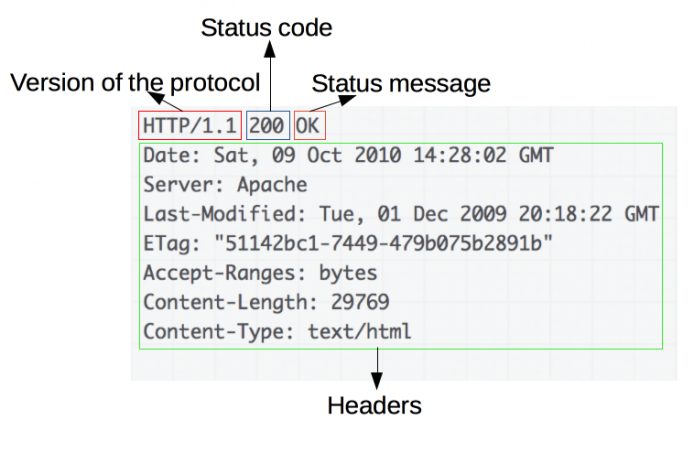

Por ejemplo, esta HTTP response nos enseña que la versión del protocolo es HTTP/1.1, el resultad en código es 200 y en message es OK. Esto es lo que nos gustaría ver en cada página web.

Además nos da otra información como es el servidor web que se usa, Apache, así cómo cuando se ha realizado la consulta, y el tamaño de la misma:

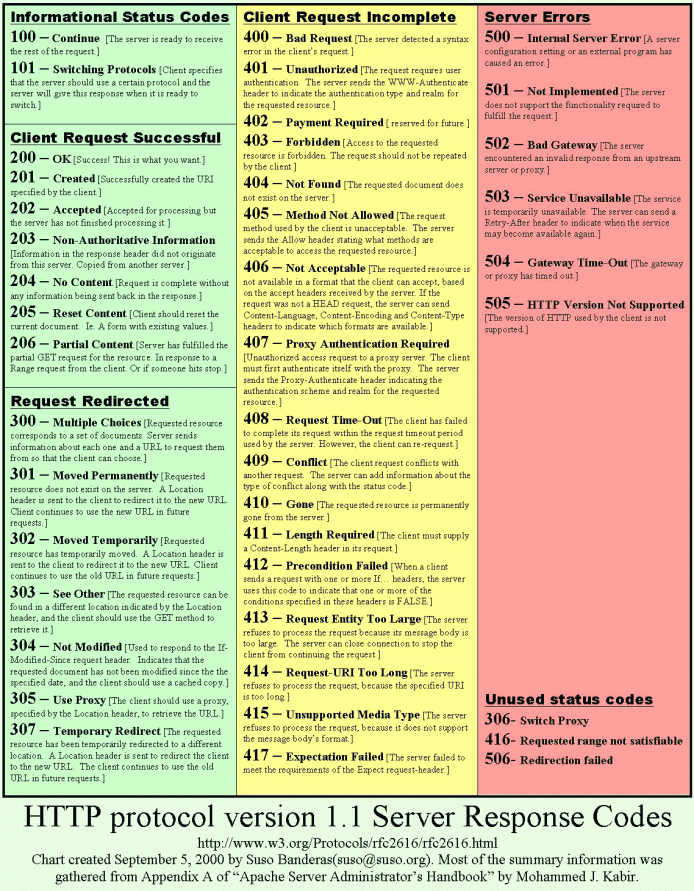

Los resultados de un HTTP Response pueden ser varios, os dejo una imagen creada por Suso Banderas que nos explica muy bien los diferentes resultados:

Todo esto está muy bien, pero en caso de que estemos prestando servicio de Hosting a Clientes, o simplemente tengamos varias páginas web que queremos conocer el estado de las mismas, ¿cómo monitorizamos de manera global y sencilla muchas webs sin tener que entrar en ellas?

Topología de Telegraf, InfluxDB y Grafana monitorizando SSL

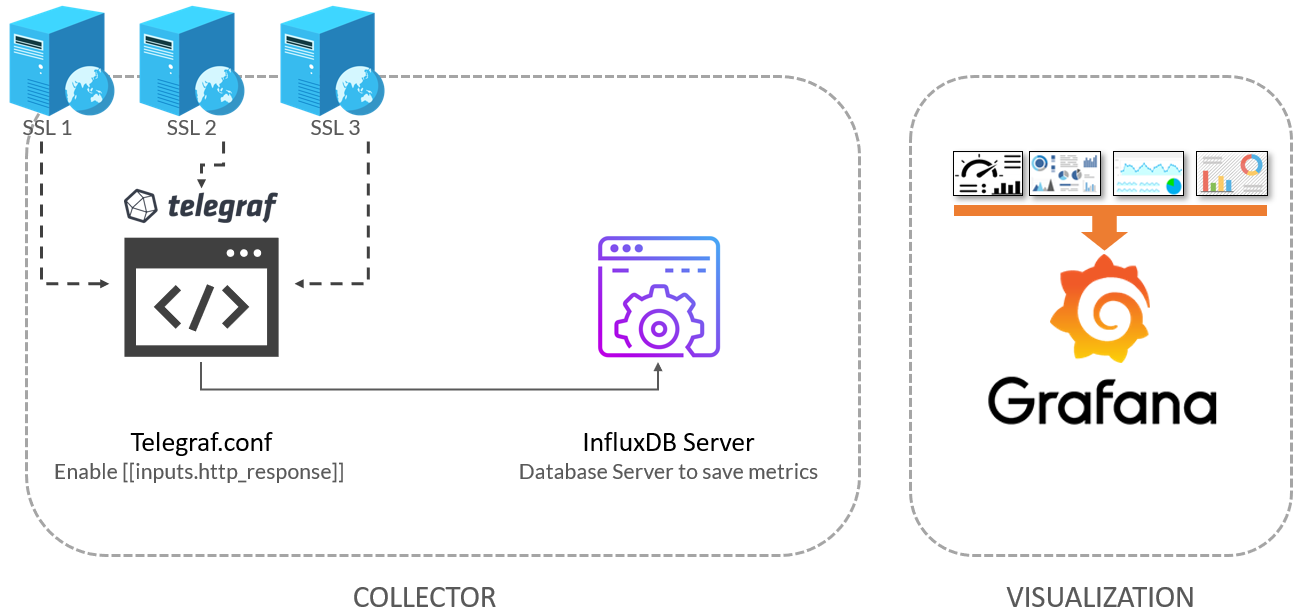

Aunque ya os he mostrado en algunas ocasiones el diagrama de cómo sería la monitorización usando Telegraf, Grafana e InfluxDB, os dejo de nuevo el diagrama, esta vez monitorizando páginas web:

Cómo activar el input nativo de Telegraf para monitorizar HTTP/HTTPS Responses

Por suerte para nosotros, telegraf ya trae de forma nativa un input (plugin) para monitorizar el estado HTTP/HTTPS response, podremos monitorizar lo siguiente, que es sin duda más que completo para nuestro objetivo:

http_response

  • tags:
    • server (target URL)
    • method (request method)
    • status_code (response status code)
    • result
  • fields:
    • response_time (float, seconds)
    • content_length (int, response body length)
    • response_string_match (int, 0 = mismatch / body read error, 1 = match)
    • http_response_code (int, response status code)
    • result_type (string, deprecated in 1.6: use result tag and result_code field)
    • result_code (int)

Para activarlo, será tan sencillo como editar el telegraf.conf, o mejor, crear un nuevo fichero en /etc/telegraf/telegraf.d/http_response.conf, y dentro introduciremos lo siguiente (os he dejado algunos ejemplos):

[[inputs.http_response]]
    urls = ["https://www.jorgedelacruz.es","https://jorgedelacruz.uk","https://www.vmware.com/","https://www.veeam.com/","https://github.com/","https://www.microsoft.com/en-gb/"]
    response_timeout = "10s"
    method = "GET"
    follow_redirects = false

Una vez tengamos todas las URL añadidas, haremos un renicio del servicio de telegraf:

service telegraf restart

Comprobando que estamos ingiriendo información con Chronograf

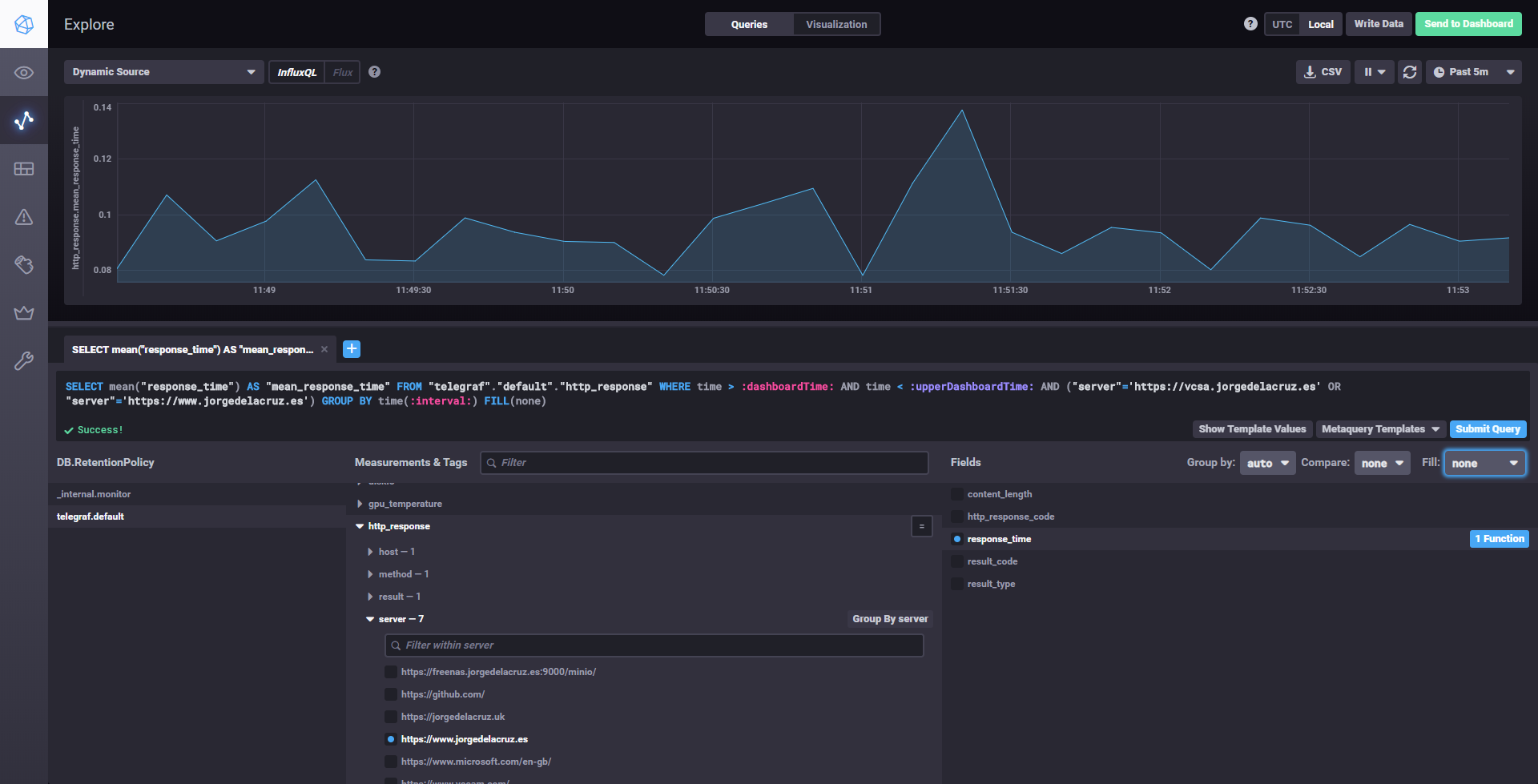

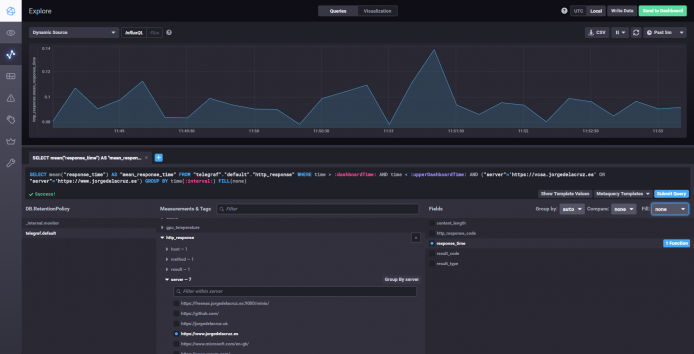

Lo normal a estas alturas, si hemos realizado bien todos los pasos, es que ya estemos mandando información recopilada por el script hacía InfluxDB, si realizamos una búsqueda usando el maravilloso Chronograf, podremos comprobar que tenemos información:Todas las variables de este input para monitorizar SSL se guardan en http_response con lo que es realmente sencillo encontrarlas.

Dashboard de Grafana

He creado un Dashboard desde cero seleccionando las mejores peticiones a la base de datos, rematando colores, pensando que gráfica y cómo mostrarla, y además todo está automatizado de manera que encaja con nuestro entorno sin ningún problema y sin tener que editar nada de forma manual. El Dashboard lo podéis encontrar aquí, una vez importado, podéis usar los menús desplegables superiores para seleccionar entre vuestras URL:

Importar los Dashboard de Grafana de manera sencilla

Para que no tengáis que perder horas configurando un nuevo Dashboard, e ingerir y depurar queries, os he creado ya cuatro maravillosos Dashboards con todo lo necesario para monitorizar nuestro entorno de manera muy sencilla, os quedará como la imagen que os mostré más arriba.

Desde nuestro Grafana, haremos Create – Import

Seleccionaremos el nombre que queramos e introduciremos el ID: 11777, que es la ID única del Dashboard, o la URL:
Por favor dejar vuestro feedback en los comentarios.

Si queréis verlos funcionando sin necesidad de instalar nada, aquí el link a mi entorno.

Espero que os guste, y me gustaría dejaros la serie completa aquí, para que empecéis a jugar con los plugins que os he ido contando todos estos años:
