En busca del Dashboard perfecto: InfluxDB, Telegraf y Grafana – Parte XIII – Veeam Backup for Microsoft Office 365 v4

- Escrito en: veeam

Saludos amigos, hace casi un año que lancé el Dashboard para Veeam Backup for Microsoft Office 365, en aquel caso era el Dashboard para la v3 del producto. Con la llegada de la nueva versión de Veeam Backup for Microsoft Office 365 v4, ha llegado la hora de actualizar el Dashboard también. Os he contado en numerosas ocasiones todas las ventajas que un sistema de monitorización y dashboarding tiene. De hecho, podéis encontrar todas las entradas sobre InfluxDB, Telegraf y Grafana aquí. Recordar que hay una Community Edition con hasta 10 usuarios gratis, sin pagar nada). Veeam Backup for Microsoft Office 365 Dashboard

Novedades en este nuevo Dashboard para Veeam Backup for Microsoft Office 365 v4

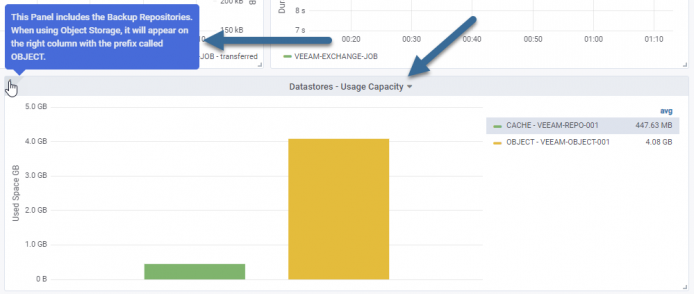

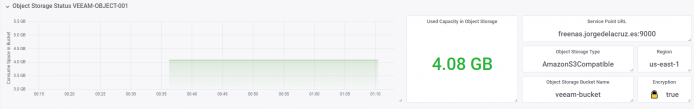

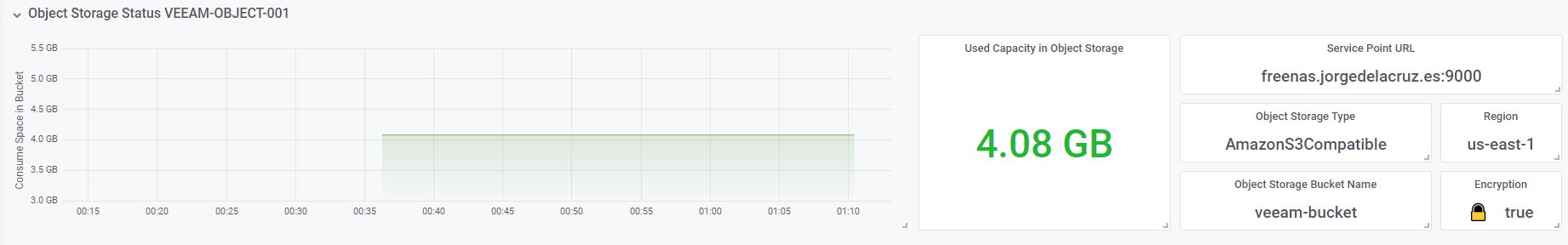

Ya os conté que entre las grandes novedades encontrabamos Object Storage y cifrado at-rest de lo que almacenamos en este Object Storage, es por ello que el nuevo Dashboard nos muestra los repositorios locales, vs los de Object Storage: Además de mostrarnos un detalle de cada object storage repository, como es el tamaño durante el tiempo, nombre, service point, y si tiene o no cifrado: Son unas mejoras muy sútiles pero espero que os gusten.

Habilitar RestAPI en Veeam Backup for Microsoft Office 365 v4

Tendremos que ejecutar varios pasos antes de comenzar a descargar nada, o tocar siquiera Grafana, desde nuestro Veeam Backup for Microsoft Office 365, nos iremos en la Consola hasta el icono de menú, y luego General options:

Nos iremos hasta el sub-menú llamado REST API y habilitaremos el servicio de REST, además aquí podríamos instalar nuestro propio SSL, y cambiar el timeout de los tokens y el puerto de SSL, en mi caso no he cambiado nada:
Ya con esto podremos irnos a nuestro navegador y explorar el SWAGGER que Veeam Backup for Microsoft Office 365 trae de serie, lo encontraremos en https://VBOURL:4443/swagger y debe lucir tal que así:
Ya con esto estamos listos para continuar hacía el Dashboard Perfecto para Veeam Backup for Microsoft Office 365 v4

Script para operar RestAPI de Veeam Backup for Microsoft Office 365 v4

El Script que se puede descargar directamente desde GitHub requiere una breve configuración con ciertos parámetros de nuestros entornos, pero antes de ver esta configuración, vamos a ver lo que este script recoge de la RestAPI:

  • Número de Usuarios licenciados
  • Número de nuevos Usuarios añadidos recientemente a VBO
  • Número total de threads de los Proxies
  • Número total de objetos procesados en los Backups
  • Resumen del estado del último Backup – por trabajo
  • Resumen de la última restauración – por trabajo y por componente
  • Estadísticas sobre lectura y escritura en MB/s – por trabajo
  • Estadísticas sobre información procesada en MB/s y datos escritos en MB – por trabajo
  • Estadísticas sobre el tiempo que ha tardado cada Backup – por trabajo
  • Tabla resumen con el estado de cada Backup – por trabajo
  • Tabla resumen con el consumo de cada Backup Repository
  • Tabla resumen con el consumo de cada Object Storage
  • Medidor de capacidad en disco de cada Backup Repository
  • Medidor de capacidad en disco de cada Object Storage

Una vez descargamos el script a nuestro servidor de InfluxDB, lo editaremos y cambiaremos lo siguiente:

##
# Configurations
##
# Endpoint URL for InfluxDB
veeamInfluxDBURL="YOURINFLUXSERVERIP"
veeamInfluxDBPort="8086" #Default Port
veeamInfluxDB="telegraf" #Default Database
veeamInfluxDBUser="USER" #User for Database
veeamInfluxDBPassword="PASSWORD" #Password for Database

# Endpoint URL for login action
veeamUsername="YOURVBOUSER"
veeamPassword="YOURVBOPASSWORD"
veeamRestServer="https://YOURVBOSERVERIP"
veeamRestPort="4443" #Default Port

Una vez editamos estos parámetros, ya podremos ejecutarlo manualmente si queremos ver qué hace, tendríamos que observar un output como el siguiente repetido muchas veces:

HTTP/1.1 204 No Content
Content-Type: application/json
Request-Id: 78718da6-10af-11ea-835a-000000000000
X-Influxdb-Build: OSS
X-Influxdb-Version: 1.6.3
X-Request-Id: 78718da6-10af-11ea-835a-000000000000
Date: Wed, 27 Nov 2019 00:47:21 GMT

Esto está bien, y es lo que tiene que salir, ahora tendremos que programar nuestro script para que se lance automáticamente con la frecuencia que queramos, en mi caso cada 30 minutos, usaremos crontab -e para añadirlo al cron, usar vuestro propio path:

*/30 * * * * /home/oper/veeamvbo.sh >> /var/log/veeamvbo.log 2>&1

Comprobando que estamos ingiriendo información con Chronograf

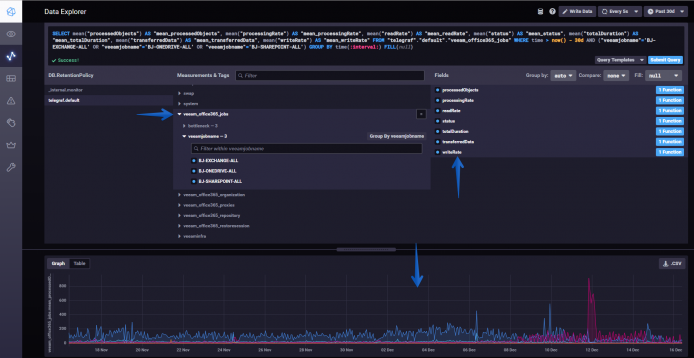

Lo normal a estas alturas, si hemos realizado bien todos los pasos, es que ya estemos mandando información recopilada por el script hacía InfluxDB, si realizamos una búsqueda usando el maravilloso Chronograf, podremos comprobar que tenemos información:

Todas las variables de este nuevo script de Veeam para VBO se guardan en veeam_office365_* con lo que es realmente sencillo encontrarlas.

Dashboards de Grafana

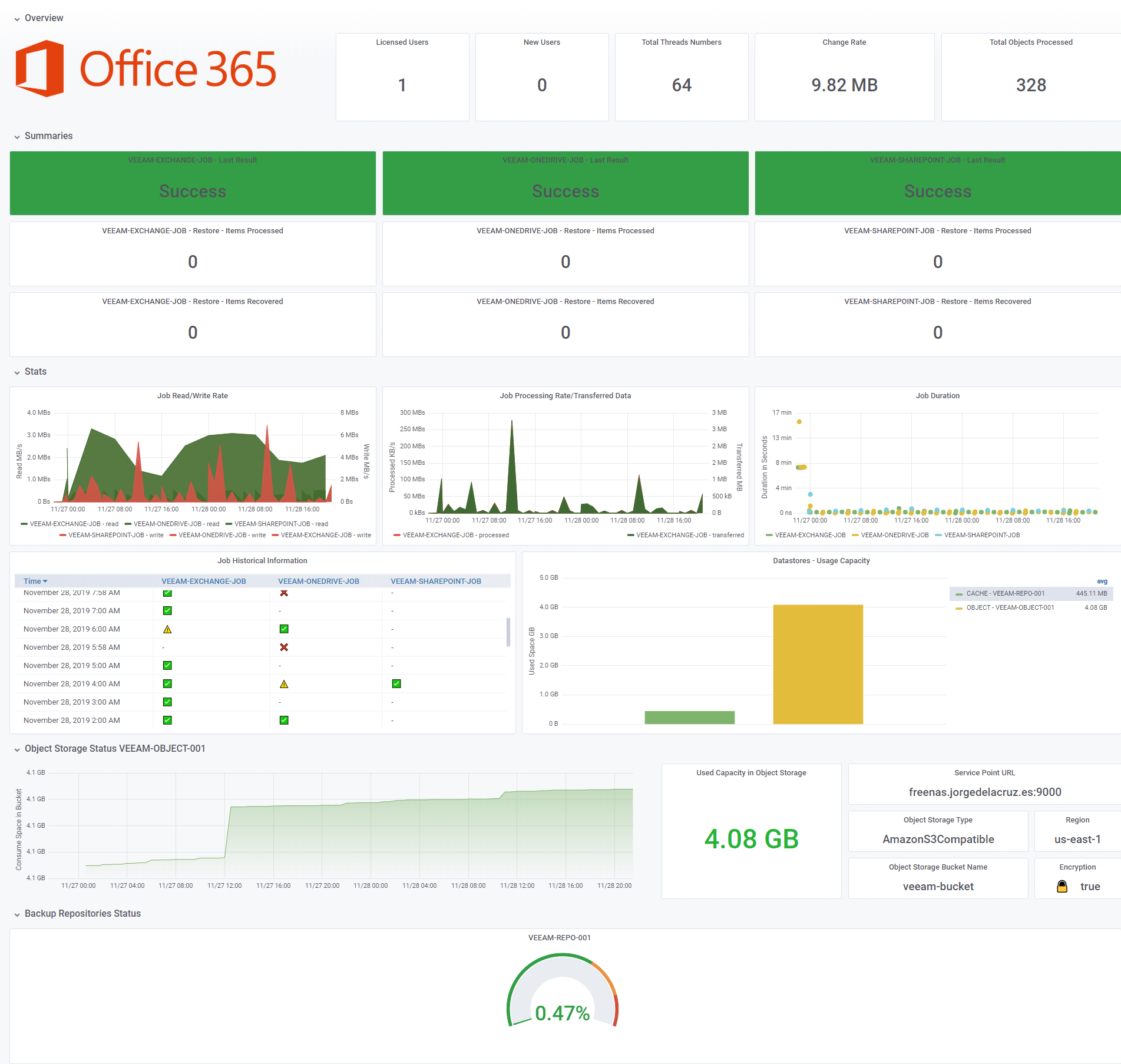

He creado un Dashboard desde cero seleccionando las mejores peticiones a la base de datos, rematando colores, pensando que gráfica y cómo mostrarla, y además todo está automatizado de manera que encaja con nuestro entorno sin ningún problema y sin tener que editar nada de forma manual. El Dashboard lo podéis encontrar aquí, una vez importado, podéis usar los menús desplegables superiores para seleccionar entre organizaciones, backups, repositories y proxies,:

Importar los Dashboard de Grafana de manera sencilla

Para que no tengáis que perder horas configurando un nuevo Dashboard, e ingerir y depurar queries, os he creado ya cuatro maravillosos Dashboards con todo lo necesario para monitorizar nuestro entorno de manera muy sencilla, os quedará como la imagen que os mostré más arriba.

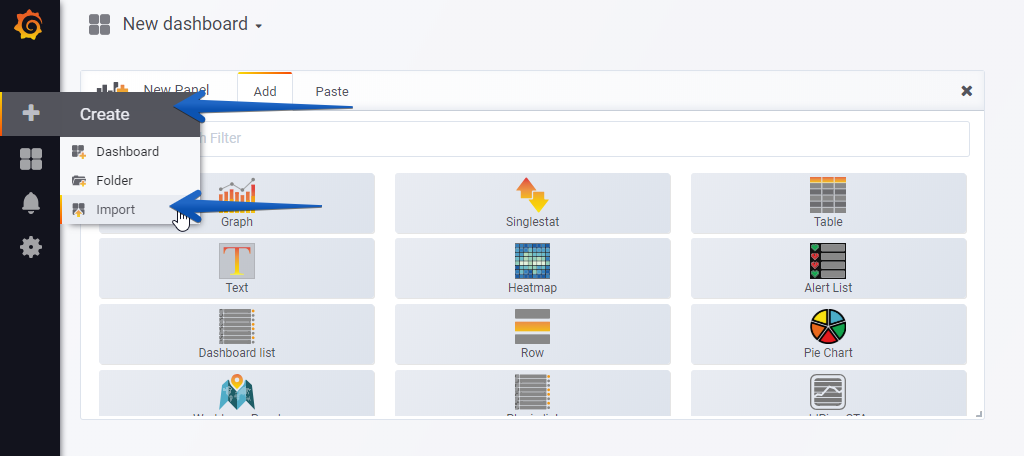

Desde nuestro Grafana, haremos Create – Import

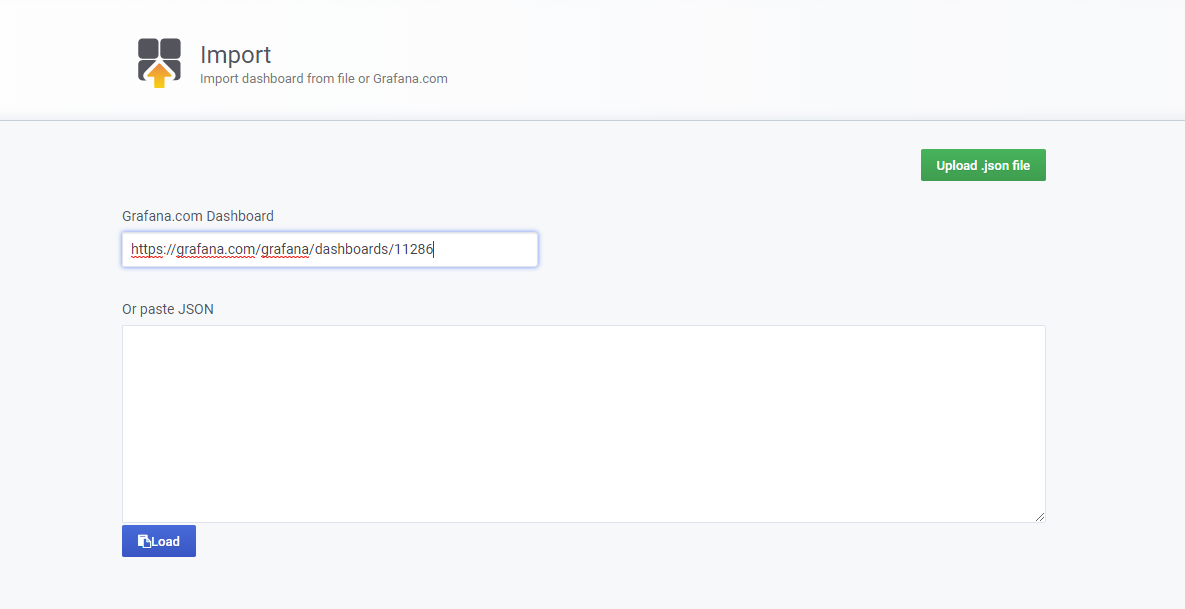

Seleccionaremos el nombre que queramos e introduciremos el ID: 11286, que es la ID única del Dashboard, o la URL:

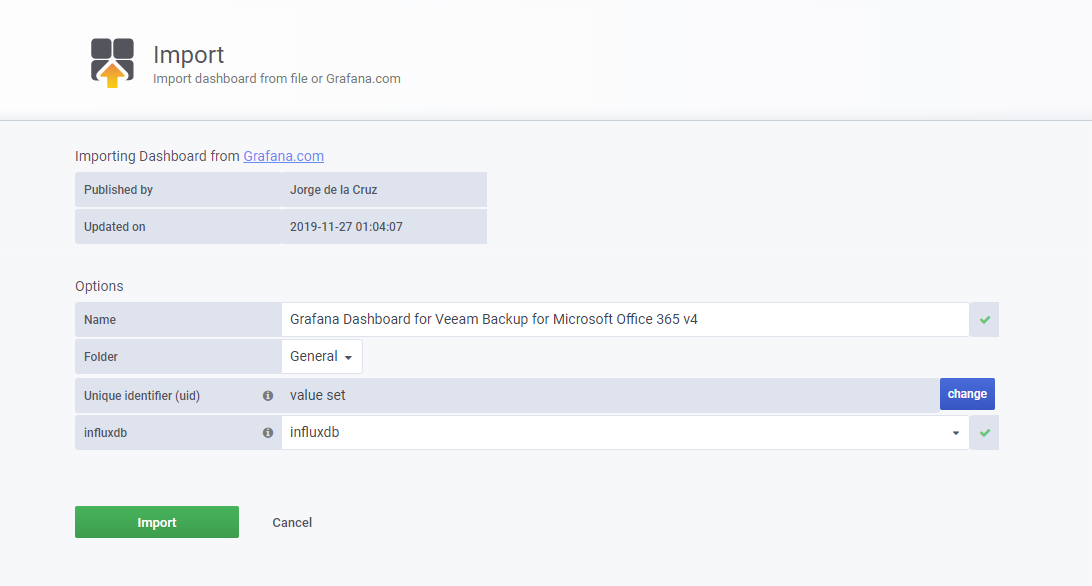

Con los menús de arriba podréis desplegar y ajustar el Dashboard a vuestra organización, backup jobs, repositories, object storage, etc:
Por favor dejar vuestro feedback en los comentarios, o en GitHub.

Si queréis verlos funcionando sin necesidad de instalar nada, aquí el link a mi entorno:

Espero que os guste, y me gustaría dejaros la serie completa aquí, para que empecéis a jugar con los plugins que os he ido contando todos estos años:
